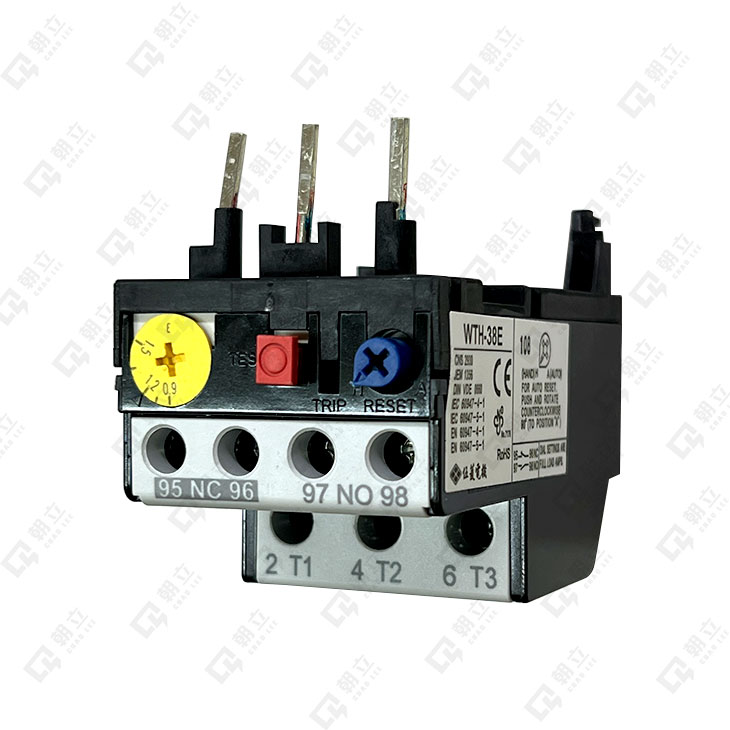

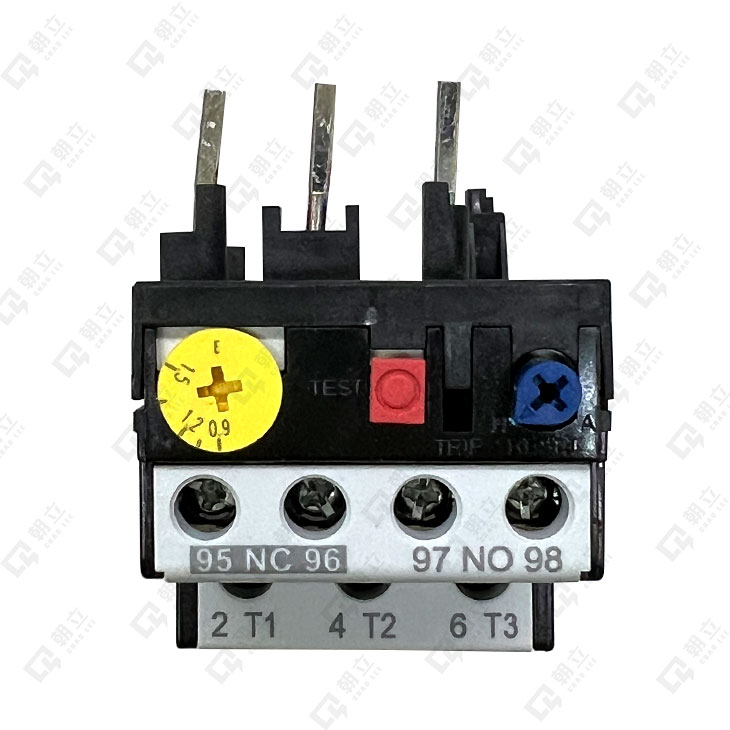

熱動過電流繼電器 WTH
產品說明：
過載保護型：WTH-38E
欠相保護型：WTH-38PP
規格說明：
額定電流級距：0.25A 至 35A
( 0.25A、0.4A、0.6A、0.9A、1.2A、1.7A、2.1A、
3.3A、4.4A、6.5A、9A、11A、15A、21A、28A、35A )
※每個級距電流調整範圍為±20%
輔助接點構成：1a1b
適用之電磁接觸器：S-W09C、S-W12C、S-W18C、S-W25C、S-W32C、S-W38C
熱動過電流繼電器｜WTH-38
| 機種 | WTH-38 | |
|---|---|---|
| 過載保護型(標準型) | WTH-38E | |
| 欠相保護型 | WTH-38PP | |
| 單獨安裝附件 | UATP38W | |
| 復歸方式 | 手動或自動復歸 | |
| 適用之電磁接觸器 | S-W09C、S-W12C、S-W18C、S-W25C、S-W32C、S-W38C | |
| 加熱子額定及調整範圍 | 額定(A) | 調整範圍(A) |
| 0.25 | 0.19-0.31 | |
| 0.4 | 0.3-0.5 | |
| 0.6 | 0.45-0.75 | |
| 0.9 | 0.7-1.1 | |
| 1.2 | 0.9-1.5 | |
| 1.7 | 1.3-2.1 | |
| 2.1 | 1.6-2.6 | |
| 3.3 | 2.5-4.1 | |
| 4.4 | 3.4-5.4 | |
| 6.5 | 5-8 | |
| 9 | 7-11 | |
| 11 | 9-13 | |
| 15 | 12-18 | |
| 21 | 17-24 | |
| 28 | 23-33 | |
| 35 | 30-40 | |
| 輔助接點構成 | 1a1b ( 1NO 1NC) | |
| 輔助接點等級 | B600, R300 | |
| 重量(kg) | 0.14 | |
| 外型尺寸(mm) 長x寬x高 | 66 x 45 x 86.5 | |
註:
(1)熱動過電流繼電器之功能,為過載及欠保護相,客戶如需短路保護功能,請加購伍菱牌無熔線斷路器。

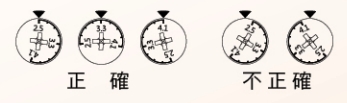

(2)熱動過電流繼電器額定電流調整時,請依上表所述的調整範圍調整之,請勿超出範圍使用。(如右圖)
