過電流跳脫方式----可調熱動電磁式
漏電跳脫方式----電子偵測機械式跳脫
符合標準:CNS5422 (IEC60947-2)
額定使用電壓：110~440V
額定電流：
125,150,175,200,225A
額定電流可調 80% 100%
極數: 3P 4P
額定靈敏度電流:30mA(高速型).
100/300/500mA切換(高速型.延時型)訂貨須註明
額定動作時間:0.1秒(高速型).
0.45/1.0/2.0秒切換(延時型)
啟斷容量:
Icu：
220V/ 50kA (sym)
380V/ 30kA (sym)
440V/ 25kA (sym)
Ics = 50% Icu
可加裝附屬裝置:
AL.AUX.SHT.UVT.EH250N(IP30.IP52).TC250N.

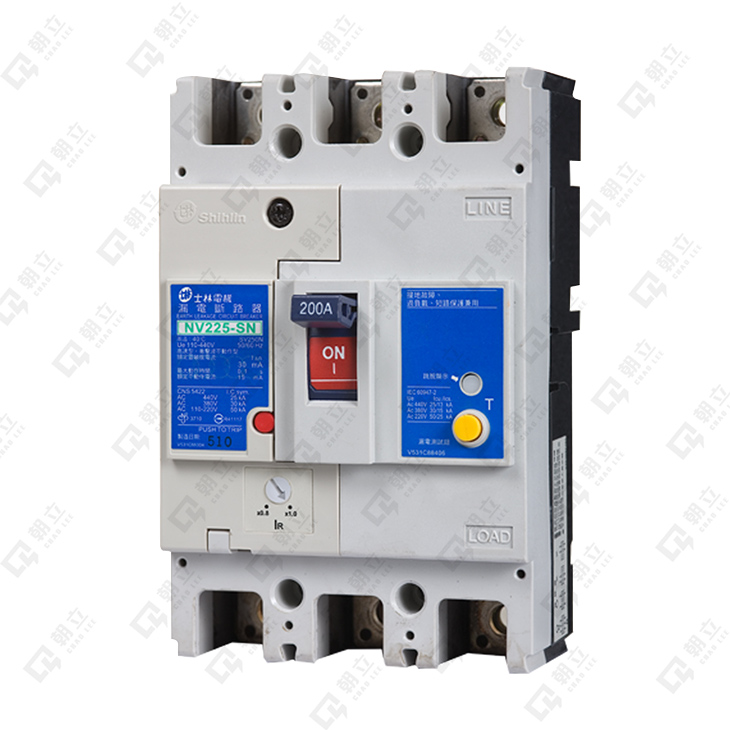

| 形式 | NV225-SN | |||||
|---|---|---|---|---|---|---|
| 框架 (AF) | 225 | |||||
| 相線式 (P) | 1Φ2W 1Φ3W 3Φ3W |
3Φ4W | ||||
| 極數 (P) | 3 | 4 | ||||
| 額定電流In (A) (AT) 基準周圍溫度40度C |
125,150,175,200,225 額定電流可調 80% 100% |
|||||
| 高 速 型 |
#註4. #註6.額定靈敏度電流l△n(mA) | 100-300-500切換 (30)* | ||||
| l△n之動作時間 (s) | 0.1 | |||||
| 額定不動作電流l△n(mA) | 50-150-250切換(15)* | |||||
| 延 時 型 |
#註6.額定靈敏度電流l△n(mA) | 100-300-500切換 | ||||
| l△n之動作時間 (s) | 0.45-1.0-2.0切換 | |||||
| l△n之最大不動作時間(s) | 0.1, 0.5, 1 | |||||
| 額 定 啟 斷 容 量 (kA) #註5 #註8 |
CNS 5422 IEC 60947-2 EN 60947-2 JIS C8201-2 lcu/lcs AC #註1 |
440V | 25 | |||
| 380V *400V | 30 | |||||
| 220V *230V | 50 | |||||
| NEMA asym/sym AC #註1 |
*415V 440V | 30/25 | ||||
| 380V *400C | 35/30 | |||||
| 220V *240V | 60/50 | |||||
| 接線方式 | 壓著端子 | |||||
註：
1. NV225以下機種依照CNS 5422規範進行認證，啟斷 容量標示為Icu。(Ics為參考 值=50%Icu。) NV250以上機種依照CNS 14816-2規範進行認證，啟 斷容量標示為Icu/Ics。
2. NV系列為額定電壓共用型； 額定電壓為220V~440V 共用。(使用電壓480V以下)
3. 漏電表示方式為機械按鈕式。
4.〝*〞表示之機種非一般品， 訂貨時需特別註明。
5.〝*〞標明之電壓值，非台灣 地區系統電壓，其相對應之 啟斷容量僅供參考，實際啟 斷容量以證書為主。
6. 額定靈敏度之動作電流為 50%~100%。
7. 訂貨時需註明高速型、高速 型切換式或延時型切換式機種。
8. 規格表中無標示之電壓啟斷 容量，請以已標示電壓乘I.C 容量相等方式換算參考，恕 無法將全部I.C標示於表中及 開關本體中。
9. 具Type A 剩餘電流保護 ，其功能具Type AC功能及脈 動直流保護功能。
10. NV250-RT具AC480V Icu/Ics=50/25kA之啟斷容量。
