BHH系列 (分電盤用)
極數：1P / 2P / 3P
過負載 / 短路保護(分電盤用)
熱動電磁式
極數：1P
額定使用電壓Ue：110V~220V
額定電流：15A.20A.30A.40A.50A
極數：2P / 3P
額定使用電壓Ue：220V
額定電流：15A.20A.30A.40A.50A.60A.75A.100A
啟斷容量：
Icu：
1P 110V：15kA
220V：10kA
2P 220V：15kA
3P 220V：15kA
Ics = 50% Icu

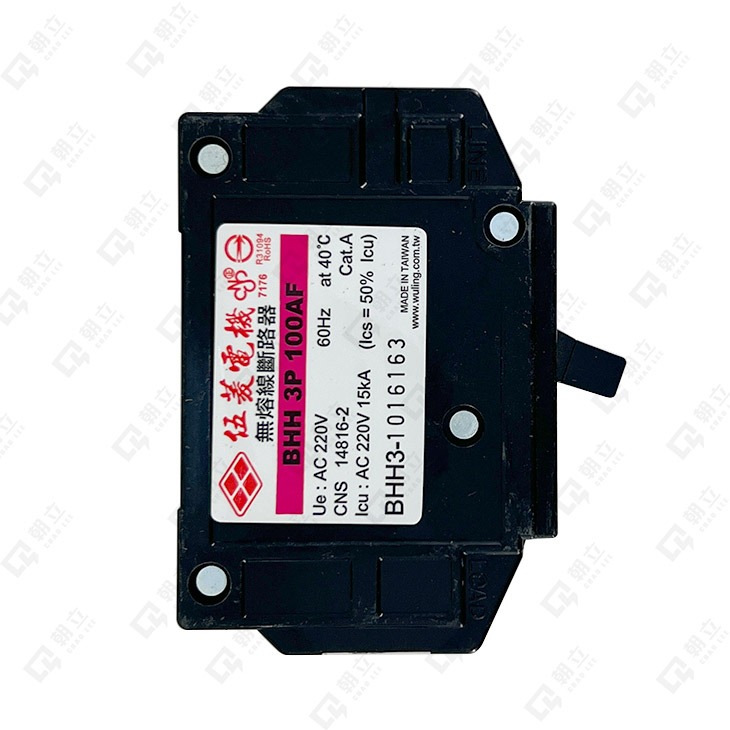

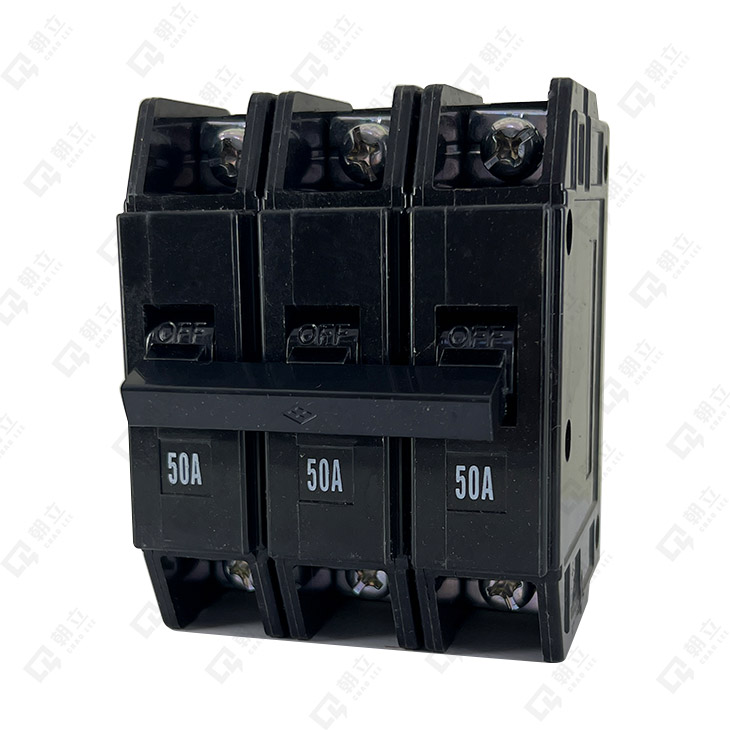

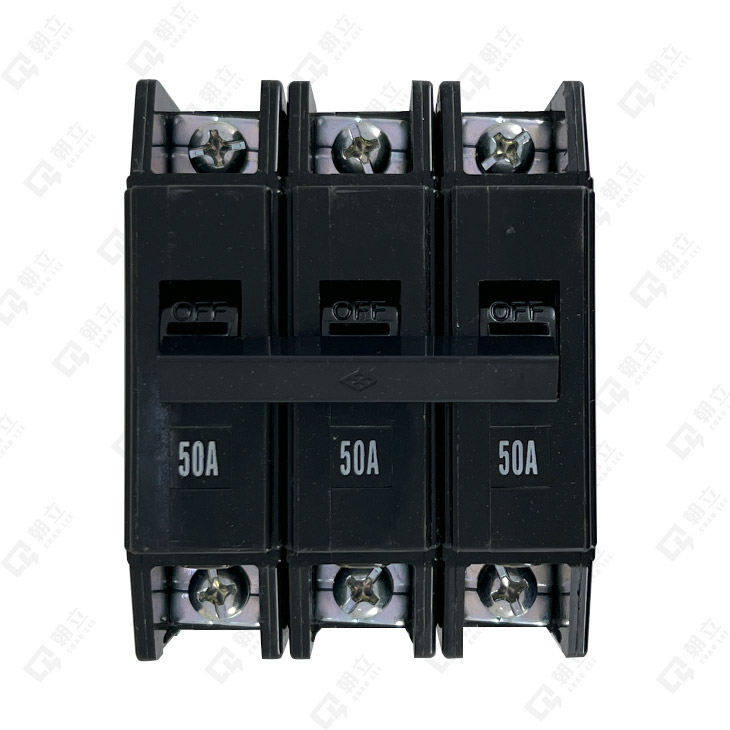

BHH 無熔線斷路器 / 1P 2P 3P
| 框架容量(AF) | 100 | ||||
|---|---|---|---|---|---|
| 型式 | BHH | ||||
| 額定電流In(A)(AT) 基準周圍溫度40℃ |
10.15.20.30.40.50A | 10.15.20.30.40.50.60.75.100A | |||
| 極數(P) | 1 | 2 | 3 | ||
| 額定電壓V(A.C) | 110/220 | 220 | |||
| 啟斷容量 kA CNS 14816-2 Icu AC |
110V/120V | 15 | - | ||
| 220V/240V | 10 | 15 | |||
| 380V/440V | - | - | |||
| 製品重量(kg) | 0.2 | 0.42 | 0.63 | ||
| 外型及安裝尺寸 |  |
a | 25 | 50 | 75 |
| b | 95 | 95 | 95 | ||
| c | 61 | 61 | 61 | ||
| ca | 77.5 | 77.5 | 77.5 | ||
| bb | 102 | 102 | 102 | ||
| aa | 0 | 25 | 50 | ||
| 連線方式 | 壓著端子 | ||||
| 過載跳脫方式 | 熱動電磁式 | ||||
