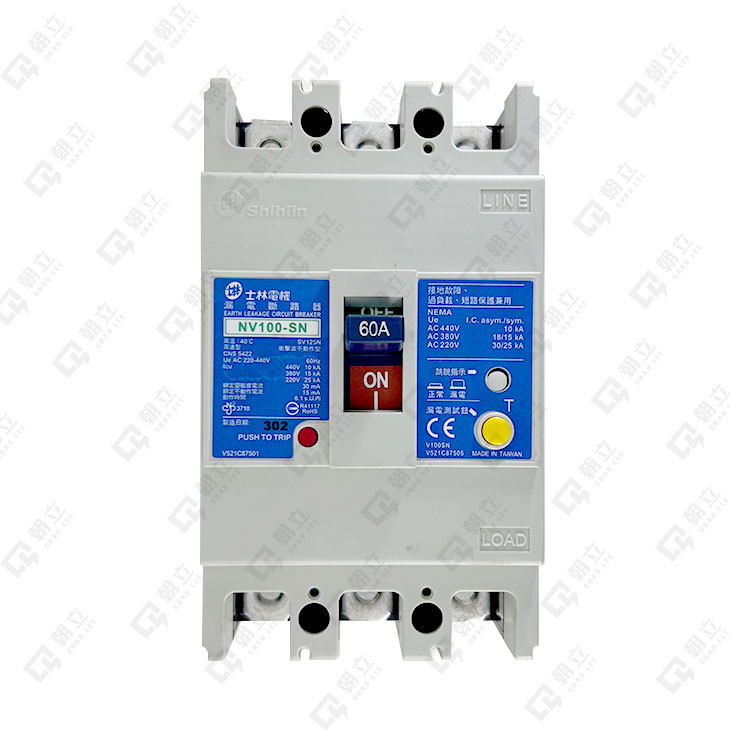

NV100-SN漏電/過負載/短路保護兼用
過電流跳脫方式----完全電磁式
漏電跳脫方式----電子偵測機械式跳脫
符合標準:CNS5422 (IEC60947-2)
額定使用電壓：110~440V
額定電流：15.20.30.40.50A
極數: 3P 4P
額定靈敏度電流:30mA(15.50.100mA.100-300-500mA切換訂貨須註明)
額定動作時間:0.1秒(高速型)& 時間可切換(延時型)
啟斷容量:
Icu：
220V/ 25kA (sym)
380V/ 15kA (sym)
440V/ 10kA (sym)
Ics = 50% Icu
可加裝附屬裝置:
AL.AUX.SHT.UVT(4P).EH100N(IP30.IP52).TC100N.TC100NS
漏電斷路器｜NV系列 漏電/過負載/短路 保護兼用
| 形式 | NV-100SN | |||||
|---|---|---|---|---|---|---|
| 框架 (AF) | 100 | |||||
| 相線式 (P) | 1Φ2W 1Φ3W 3Φ3W |
3Φ4W | ||||
| 極數 (P) | 3 | 4 | ||||
| 額定電流In (A) (AT) 基準周圍溫度40度C |
15,20,30,40,50,60,75,100 | 15,20,30,40,50,60,75,100 | ||||
| 高 速 型 |
#註4. #註6.額定靈敏度電流l△n(mA) | 30(15,50,100)* (100-300-500切換)* |
30(15,50,100)* (100-300-500切換)* |
|||
| l△n之動作時間 (s) | 0.1 | 0.1 | ||||
| 額定不動作電流l△n(mA) | 15(7.5,25,50)* (50-150-250切換)* |
15(7.5,25,50)* (50-150-250切換)* |
||||
| 延 時 型 |
#註6.額定靈敏度電流l△n(mA) | 100-300-500切換* | 100-300-500切換* | |||
| l△n之動作時間 (s) | 0.45-1.0-2.0切換* | 0.45-1.0-2.0切換* | ||||
| l△n之最大不動作時間(s) | 0.1, 0.5, 1 | 0.1, 0.5, 1 | ||||
| 額 定 啟 斷 容 量 (kA) #註5 #註8 |
CNS 5422 IEC 60947-2 EN 60947-2 JIS C8201-2 lcu/lcs AC #註1 |
440V | 10 | 15 | ||
| 380V *400V | 15 | 22 | ||||
| 220V *230V | 25 | 30 | ||||
| NEMA asym/sym AC #註1 |
*415V 440V | 10 | 18/15 | |||
| 380V *400C | 18/15 | 25/22 | ||||
| 220V *240V | 30/25 | 35/30 | ||||
| 接線方式 | 壓著端子 | 壓著端子 | ||||
【註】
1. NV225以下機種依照CNS 5422規範進行認證，啟斷容量標示為Icu；NV250以上機種依照CNS14816-2規範進行認證，啟斷容量標示為Icu/Ics。
2. NV系列為額定電壓共用型；額定電壓為220V~440V共用。(使用電壓480V以下)
3. 漏電表示方式為機械按式。
4.〝 * 〞表示之機種非一般品，訂貨時需特別註明。
5.〝 * 〞標明之電壓值，非台灣地區系統電壓，其相對應之啟斷容量僅供參考，實際啟斷容量以證書為主。
6. 額定靈敏度之動作電流為50%~100%。
7. 訂貨時需註明高速型、高速型切換式或延時型切換式機種。
8. 規格表中無標示之電壓啟斷容量，請以已標示電壓乘I.C容量相等方式換算參考，恕無法將全部I.C標示於表中及開關本體中。
