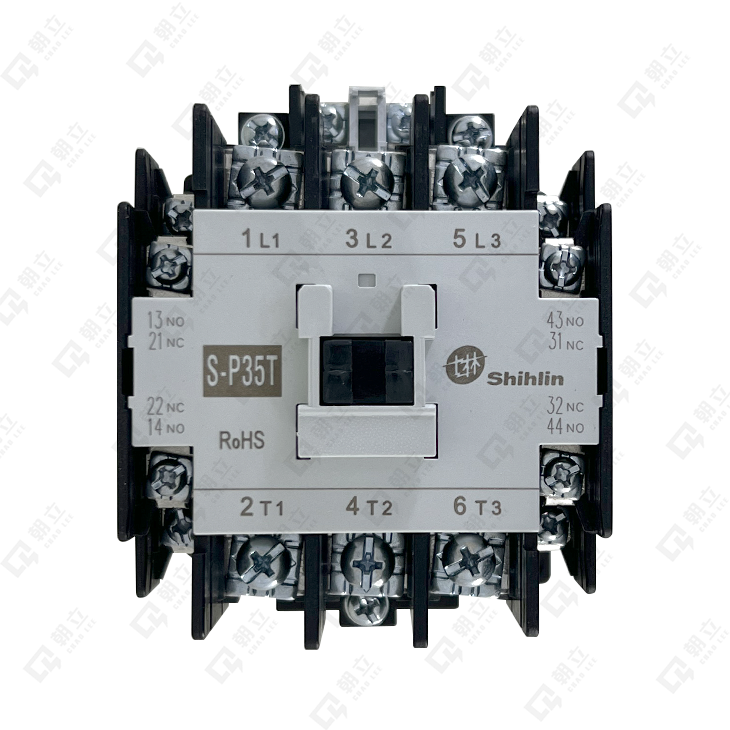

S-P35T(S)
空白 無保護蓋型 S為附加保護蓋型
空白 無保護蓋型 S為附加保護蓋型
- 電磁接觸器：非可逆/可逆：S-P35T(S)/S-2xP35T(S)
- 電磁開關
─開放型：非可逆/可逆：MSO-P35T (S)/MSO-2xP35T (S)
─箱型：非可逆/可逆：MS-P35T (S)/MS-2xP35T (S)
─箱型附按鈕：非可逆：MS-P35T PB(S)
◎額定容量CNS AC3級 3相
220~240V→kW/HP/A：9/12.5/35
380~440V→kW/HP/A：15/20/27
◎輔助接點
＊.非可逆型：2a2b
＊.可逆型：2×2a2b
◎附屬裝置
＊.機械連鎖組型式：MPU-11
＊.可外掛線圈突波吸收器
＊.可加裝輔助接點組
※「S」為附加保護蓋型
電磁接觸器 / P系列
| 機種 | 非可逆 | S-P30T(S) | S-P35T(S) | S-P40T(S) | |||
|---|---|---|---|---|---|---|---|
| 可逆 | S-2 × P30T(S) | S-2 × P35T(S) | S-2 × P40T(S) | ||||
| 額 定 容 量 |
CNS 2930 CNS 14816 JIS C8201 JEM 1038 |
AC3 級 額定容量 (kW/A) |
單 相 |
100~110V | 1.5/30 | 1.8/35 | 2.2/44 |
| 200~220V | 3/30 | 3.7/35 | 4/44 | ||||
| 三 相 |
200~220V | 7.5/30 | 9/35 | 11/44 | |||
| 380-440V | 15/27 | 15/27 | 22/40 | ||||
| 500~550V | 15/22 | 15/22 | 22/32 | ||||
| AC 1級電阻性負載(A) | 50 | 50 | 65 | ||||
| 連續通電電流(lth) (A) | 50 | 50 | 65 | ||||
| IEC 60947- 4 -1 EN 60947-4-1 DIN VDE 0660 |
AC3級 額定容量 (kW/A) |
三 相 |
240V | 7.5/30 | 9/35 | 11/44 | |
| 440V | 15/27 | 15/27 | 22/40 | ||||
| 550V | 15/22 | 15/22 | 22/32 | ||||
| 660V | 15/18 | 15/18 | 22/26 | ||||
| AC 1級電阻性負載(A) | 50 | 50 | 60 | ||||
| 連續通電電流(lth) (A) | 50 | 50 | 60 | ||||
| UL 508 CSA-C22.2 |
FLA 額定容量 (HP/A) |
單 相 |
110~120V | 2/24 | 2/24 | 3/34 | |
| 220-240V | 5/28 | 5/28 | 7.5/40 | ||||
| 三 相 |
220-240V | 10/28 | 10/28 | 15/42 | |||
| 440~480V | 20/27 | 20/27 | 20/27 | ||||
| 550-600V | 30/32 | 30/32 | 30/32 | ||||
| AC 1級電阻性負載(A) | 50 | 50 | 60 | ||||
| 連續通電電流(lth) (A) | 50 | 50 | 60 | ||||
| NEMA等級 | 2 | 2 | 2 | ||||
| 補 助 接 點 |
接點構成 | 可逆 | 2a2b | ||||
| 非可逆 | 2x2a2b | ||||||
| EC 60947-5-1 EN 60947-5-1 額定電流(A) |
AC 12級 交流抵抗負載 |

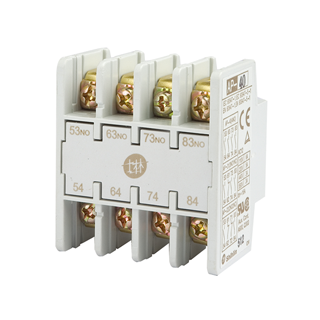

110V | 6 | ||||
| 220V | 5 | ||||||
| 440V | 3 | ||||||
| 550V | 3 | ||||||
| 連續通電電流(lth) (A) | 16 | ||||||
| 補助接點等級(UL) | A600 , Q300 | ||||||
| 性 能 |
機械壽命 (萬次) | 1000 | |||||
| 電氣壽命(AC3級) (萬次) | 130 | ||||||
| 最大開閉頻度 (次/小時) | 1200 | ||||||
| 附 屬 裝 置 |
補助接點組 | 上裝式 | 2P | 2a | AP-20 | ||
| 1a1b | AP-11 | ||||||
| 2b | AP-02 | ||||||
| 4P | 4a | AP-40 | |||||
| 3a1b | AP-31 | ||||||
| 2a2b | AP-22 | ||||||

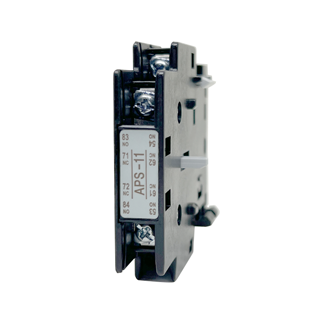

| 側裝式 | 1a1b | APS-11 | |||||
| 使用之熱動過電流繼電器 | 二素子 | TH-P20(TA)(S) | |||||
| 三素子 | TH-P20E(TA)(S) | ||||||
| 欠相型 | TH-P20(TA)PP(S) | ||||||
| 線圈突波吸收器(外裝式AC 240V以下適用) | ◎ | ||||||
| 機械連鎖組 | MPU-11 | ||||||
