2P 側裝式 輔助接點
| 型式 | 安裝方式 | 連續通電 電流(A) |
輔助接點 構成 |
外型尺寸(mm) | 適用之電磁接觸器/繼電器 | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| L | W | H | ||||||||

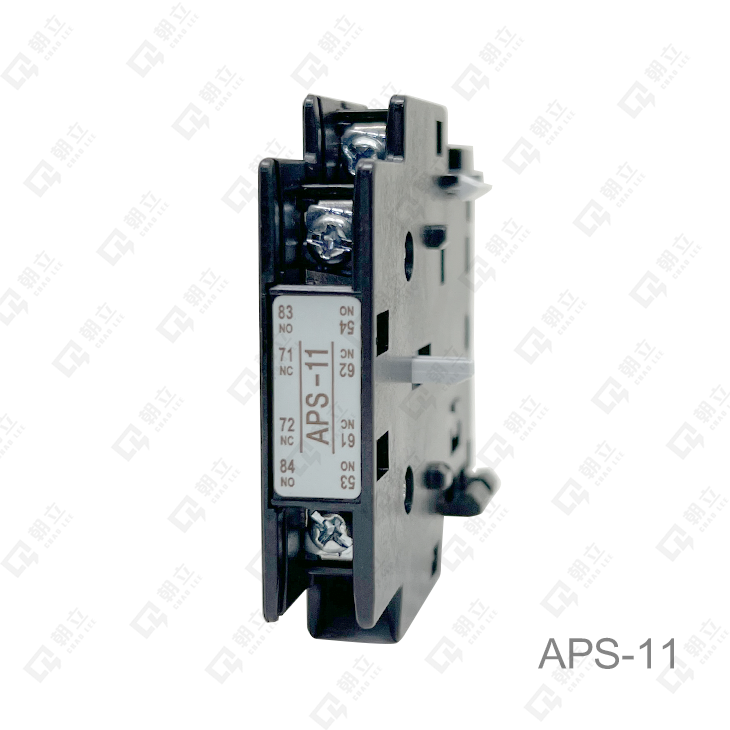

| APS-11 | 2P 側裝式 | 16 | 1a1b | 65 | 12.5 | 70.5 | S-P11、S-P12、S-P16、S-P21、S-P25、S-P30T、S-P35T、 S-P40T、S-P50T、S-P60T、S-P80T、SR-P40、SR-P50 |
|||
| APS-11S | 2P 側裝式 | 16 | 1a1b | 65 | 12.5 | 70.5 | S-P11、S-P12、S-P16、S-P21、S-P25、S-P30T、S-P35T、 S-P40T、S-P50T、S-P60T、S-P80T、SR-P40、SR-P50 |
|||

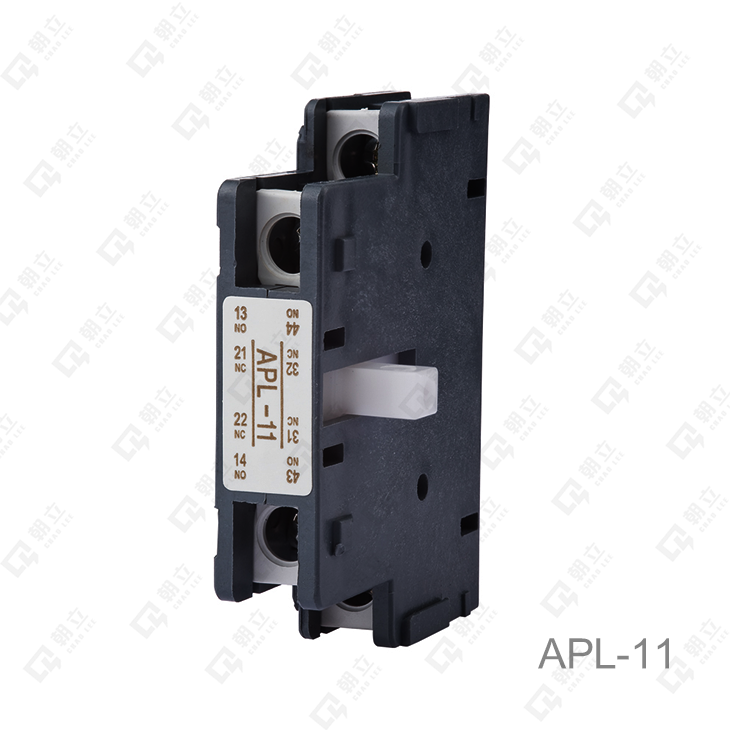

| APL-11 | 2P 側裝式 | 16 | 1a1b | 64.5 | 21.5 | 47.5 | S-P125T、S-P150T、S-P200T、S-P220T、S-P300、S-P400 | |||
| APL-11S | 2P 側裝式 | 16 | 1a1b | 64.5 | 21.5 | 47.5 | S-P125T、S-P150T、S-P200T、S-P220T、S-P300、S-P400 | |||
| 註：S為附加保護蓋型。 | ||||||||||
| 額 定 電 流 (A) |
AC 12級 (IEC) |
110V | 6 |
|---|---|---|---|
| 220V | 5 | ||
| 440V | 3 | ||
| 550V | 3 |
