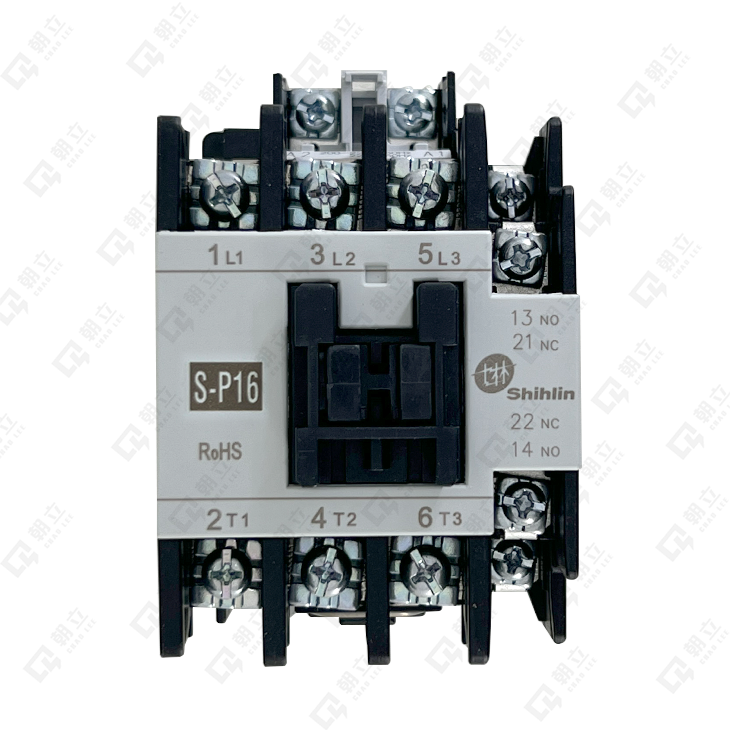

S-P16(S)
空白 無保護蓋型 S為附加保護蓋型
空白 無保護蓋型 S為附加保護蓋型
- 電磁接觸器：非可逆/可逆：S-P16(S)/S-2XP16(S)
- 電磁開關
─開放型：非可逆/可逆：MSO-P16(S)/MSO-2XP16(S)
─箱型：非可逆/可逆：MS-P16(S)/MS-2XP16(S)
─箱型附按鈕：非可逆：MS-P16PB(S)
◎額定容量CNS AC3級 3相
220~240V→kW/HP/A：3.7/5/16
380~440V→kW/HP/A：5.5/10/12
◎輔助接點
＊.非可逆型：1a1b
＊.可逆型：2×1a1b
◎附屬裝置
＊.機械連鎖組型式：MPU-21
＊.可外掛線圈突波吸收器
＊.可加裝輔助接點組
※「S」為附加保護蓋型
電磁接觸器 / P系列
| 機種 | 非可逆 | S-P16(S) | S-P21(S) | S-P21A(S) | S-P25A(S) | |||
|---|---|---|---|---|---|---|---|---|
| 可逆 | S-2 × P16(S) | S-2 × P21(S) | S-2 × P21A(S) | S-2 × P25(S) | ||||
| 額 定 容 量 |
CNS 2930 CNS 14816 JIS C8201 JEM 1038 |
AC3 級 額定容量 (kW/A) |
單 相 |
100~110V | 0.75/16 | 1.1/24 | 1.1/24 | 1.3/26 |
| 200~220V | 1.5/16 | 2.2/24 | 2.2/24 | 2.6/26 | ||||
| 三 相 |
200~220V | 3.7/16 | 5.5/24 | 5.5/24 | 6.5/26 | |||
| 380-440V | 5.5/12 | 11/21 | 11/21 | 12/23 | ||||
| 500~550V | 5.5/10 | 11/17 | 11/17 | 12/20 | ||||
| AC 1級電阻性負載(A) | 30 | 40 | 40 | 40 | ||||
| 連續通電電流(lth) (A) | 30 | 40 | 40 | 40 | ||||
| IEC 60947- 4 -1 EN 60947-4-1 DIN VDE 0660 |
AC3級 額定容量 (kW/A) |
三 相 |
240V | 4.5/18 | 5.5/24 | 5.5/24 | 6.5/26 | |
| 440V | 7.5/16 | 11/21 | 11/21 | 12/23 | ||||
| 550V | 7.5/13 | 11/17 | 11/17 | 12/20 | ||||
| 660V | 7.5/9 | 11/14 | 11/14 | 12/16 | ||||
| AC 1級電阻性負載(A) | 30 | 32 | 32 | 32 | ||||
| 連續通電電流(lth) (A) | 30 | 32 | 32 | 32 | ||||
| UL 508 CSA-C22.2 |
FLA 額定容量 (HP/A) |
單 相 |
110~120V | 1/16 | 2/24 | 2/24 | 2/24 | |
| 220-240V | 3/17 | 3/17 | 3/17 | 3/17 | ||||
| 三 相 |
220-240V | 5/15.2 | 7.5/22 | 7.5/22 | 10/28 | |||
| 440~480V | 10/14 | 15/21 | 15/21 | 15/21 | ||||
| 550-600V | 10/11 | 15/17 | 15/17 | 15/17 | ||||
| AC 1級電阻性負載(A) | 30 | 35 | 35 | 40 | ||||
| 連續通電電流(lth) (A) | 30 | 35 | 35 | 40 | ||||
| NEMA等級 | 0 | 1 | 1 | 1 | ||||
| 補 助 接 點 |
接點構成 | 非可逆 | 標準 | 1a1b | 2a2b | 1a1b | ||
| 特殊 | - | - | - | |||||
| 可逆 | 標準 | 2x1a1b | 2x2a2b | 2x1a1b | ||||
| 特殊 | - | - | - | |||||
| EC 60947-5-1 EN 60947-5-1 額定電流(A) |
AC 12級 交流抵抗負載 |
110V | 6 | |||||
| 220V | 5 | |||||||
| 440V | 3 | |||||||
| 550V | 3 | |||||||
| 連續通電電流(lth) (A) | 16 | |||||||
| 補助接點等級(UL) | A600 , Q300 | |||||||
| 性 能 |
機械壽命 (萬次) | 1000 | ||||||
| 電氣壽命(AC3級) (萬次) | 130 | |||||||
| 最大開閉頻度 (次/小時) | 1200 | |||||||
| 附 屬 裝 置 |
補助接點組 | 上裝式 | 2P | 2a | AP-20 | |||
| 1a1b | AP-11 | |||||||
| 2b | AP-02 | |||||||
| 4P | 4a | AP-40 | ||||||
| 3a1b | AP-31 | |||||||
| 2a2b | AP-22 | |||||||
| 側裝式 | 1a1b | APS-11 | ||||||
| 使用之熱動過電流繼電器 | 二素子 | TH-P20(S) | ||||||
| 三素子 | TH-P20E(S) | |||||||
| 欠相型 | TH-P20PP(S) | |||||||
| 線圈突波吸收器(外裝式AC 240V以下適用) | ◎ | |||||||
| 機械連鎖組 | MPU-21 | |||||||
