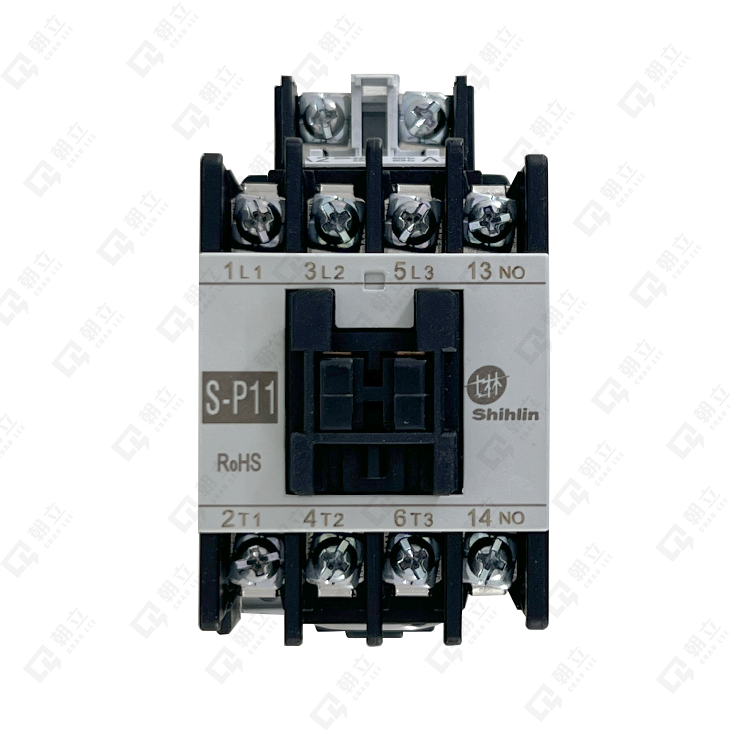

S-P11(S)
- 電磁接觸器：非可逆/可逆：S-P11(S)/S-2xP11(S)
- 電磁開關
─開放型：非可逆/可逆：MSO-P11(S)/MSO-2xP11(S)
─箱型：非可逆/可逆：MS-P11(S)/MS-2XP11(S)
─箱型附按鈕：非可逆：MS-P11PB(S)
◎額定容量CNS AC3級 3相
220~240V→kw/HP/A：3/4/12
380~440V→kw/HP/A：4/5.5/9
◎輔助接點
＊.非可逆型：1a
＊.可逆型：2×1b
◎附屬裝置
＊.機械連鎖組型式：MPU-11
＊.可外掛線圈突波吸收器
＊.可加裝輔助接點組
電磁接觸器 / P系列
| 機種 | 非可逆 | S-P11(S) | S-P12(S) | S-P15(S) | |||
|---|---|---|---|---|---|---|---|
| 可逆 | S-2 × P11(S) | S-2 × P12(S) | S-2 × P15(S) | ||||
| 額 定 容 量 |
CNS 2930 CNS 14816 JIS C8201 JEM 1038 |
AC3 級 額定容量 (kW/A) |
單 相 |
100~110V | 0.55/12 | 0.55/12 | 0.75/16 |
| 200~220V | 1.1/12 | 1.1/12 | 1.5/16 | ||||
| 三 相 |
200~220V | 3/12 | 3/12 | 3.7/16 | |||
| 380-440V | 4/9 | 4/9 | 5.5/12 | ||||
| 500~550V | 4/7 | 4/7 | 5.5/10 | ||||
| AC 1級電阻性負載(A) | 20 | 20 | 30 | ||||
| 連續通電電流(lth) (A) | 20 | 20 | 30 | ||||
| IEC 60947- 4 -1 EN 60947-4-1 DIN VDE 0660 |
AC3級 額定容量 (kW/A) |
三 相 |
240V | 3.5/13 | 3.5/13 | 4.5/18 | |
| 440V | 5.5/12 | 5.5/12 | 7.5/16 | ||||
| 550V | 5.5/9 | 5.5/9 | 7.5/13 | ||||
| 660V | 5.5/7 | 5.5/7 | 7.5/9 | ||||
| AC 1級電阻性負載(A) | 20 | 20 | 30 | ||||
| 連續通電電流(lth) (A) | 20 | 20 | 30 | ||||
| UL 508 CSA-C22.2 |
FLA 額定容量 (HP/A) |
單 相 |
110~120V | 0.5/9.8 | 0.5/9.8 | 1/16 | |
| 220-240V | 2/12 | 2/12 | 3/17 | ||||
| 三 相 |
220-240V | 3/9.6 | 3/9.6 | 5/15.2 | |||
| 440~480V | 7.5/11 | 7.5/11 | 10/14 | ||||
| 550-600V | 10/11 | 10/11 | 10/11 | ||||
| AC 1級電阻性負載(A) | 24 | 24 | 30 | ||||
| 連續通電電流(lth) (A) | 24 | 24 | 30 | ||||
| NEMA等級 | 00 | 00 | 0 | ||||
| 補 助 接 點 |
接點構成 | 非可逆 | 標準 | 1a | 1a1b | 1a | |
| 特殊 | 1b | 2a(或 2b) | 1b | ||||
| 可逆 | 標準 | 2x1b | 2x1a1b | 2x1b | |||
| 特殊 | - | - | - | ||||
| EC 60947-5-1 EN 60947-5-1 額定電流(A) |
AC 12級 交流抵抗負載 |
110V | 6 | 6 | 6 | ||
| 220V | 5 | 5 | 5 | ||||
| 440V | 3 | 3 | 3 | ||||
| 550V | 3 | 3 | 3 | ||||
| 連續通電電流(lth) (A) | 16 | 16 | 16 | ||||
| 補助接點等級(UL) | A600,P600 | A600,P600 | A600 | ||||
| 性 能 |
機械壽命 (萬次) | 1000 | 1000 | 1000 | |||
| 電氣壽命(AC3級) (萬次) | 160 | 160 | 130 | ||||
| 最大開閉頻度 (次/小時) | 1200 | 1200 | 1200 | ||||
| 附 屬 裝 置 |
補助接點組 | 上裝式 | 2P | 2a | AP-20 | AP-20 | AP-20 |
| 1a1b | AP-11 | AP-11 | AP-11 | ||||
| 2b | AP-02 | AP-02 | AP-02 | ||||
| 4P | 4a | AP-40 | AP-40 | AP-40 | |||
| 3a1b | AP-31 | AP-31 | AP-31 | ||||
| 2a2b | AP-22 | AP-22 | AP-22 | ||||
| 側裝式 | 1a1b | APS-11 | APS-11 | APS-11 | |||
| 使用之熱動過電流繼電器 | 二素子 | TH-P12(S) | TH-P12(S) | TH-P12(S) | |||
| 三素子 | TH-P12E(S) | TH-P12E(S) | TH-P12E(S) | ||||
| 欠相型 | TH-P12PP(S) | TH-P12PP(S) | TH-P12PP(S) | ||||
| 線圈突波吸收器(外裝式AC 240V以下適用) | ◎ | ◎ | ◎ | ||||
| 機械連鎖組 | MPU-11 | MPU-21 | MPU-11 | ||||
