EOCR-i3DM-Z 系列 新數位式電子式保護電驛
EOCR-i3DM-Z series

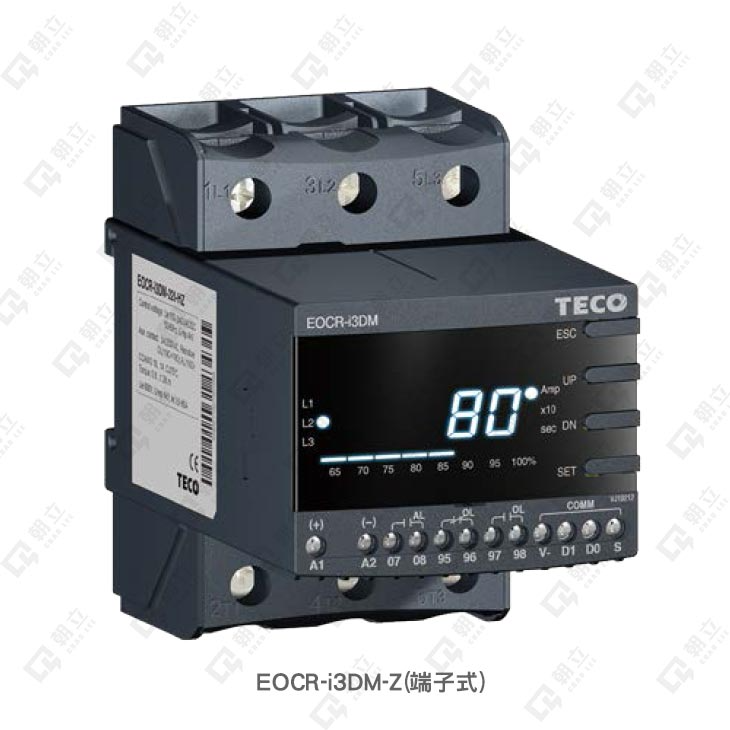

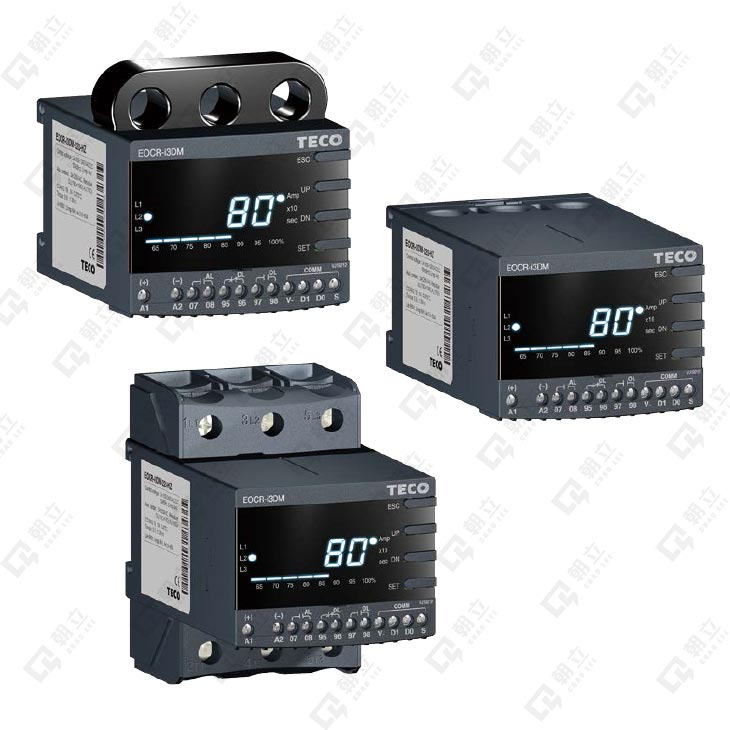

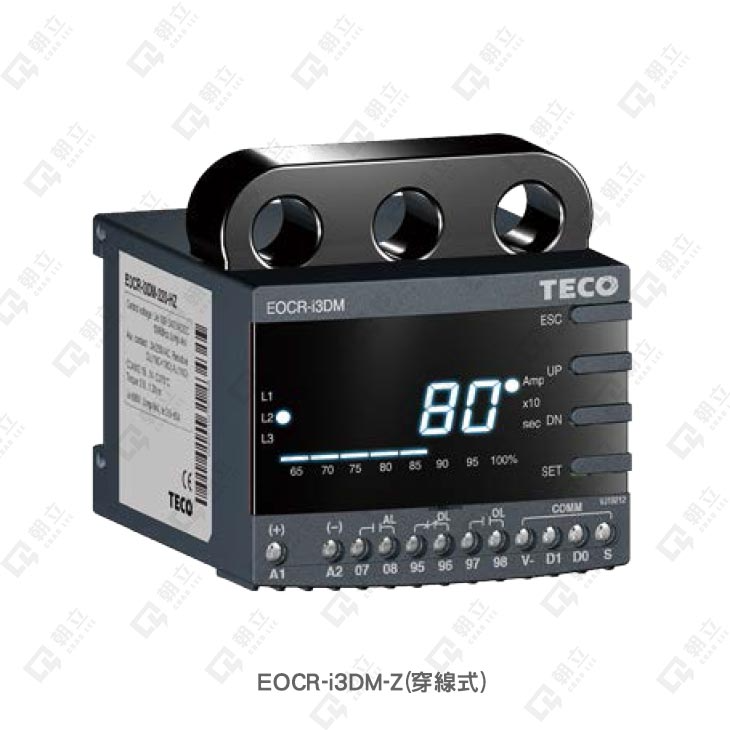

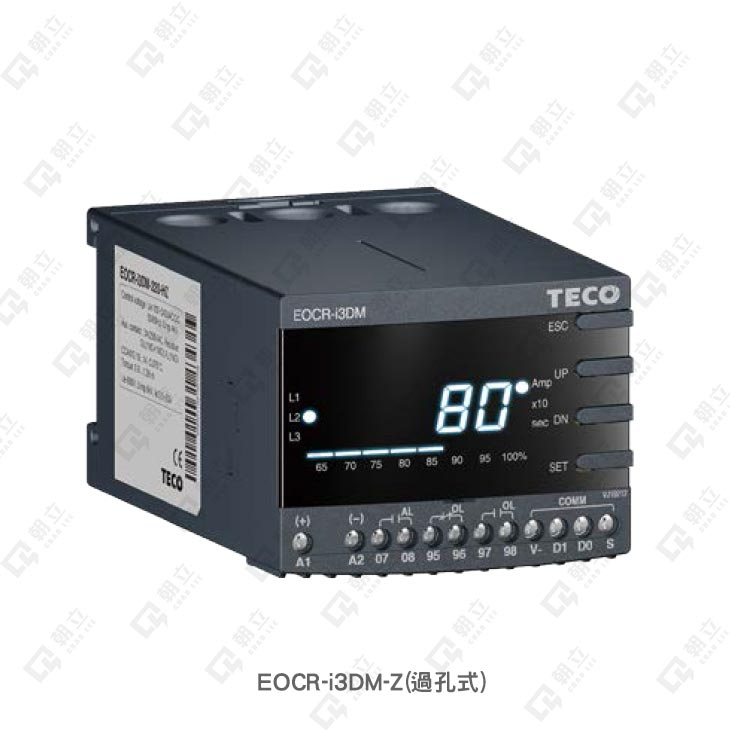

EOCR-i3DM-WZ(穿線式)、EOCR-i3DM-HZ(過孔式)、EOCR-i3DM-TZ(端子式)
EOCR-i3DM-Z series
- 內置蕊片 Micro - Controller Unit
- 即時處理、 高精度 (Real Time Processing / High Precision)
- 保護功能：過電流、低電流、欠相、逆相、失速(Stall)、馬達轉子鎖死(Jam)、電流不平衡
- 具有無需外部CT，電流在32A之內的反時限保護特性
- 附加功能："失效--安全(N型)保護、預先警報(i3DM / iFDM)、累計運行時間、記憶最後3個跳脫原因和限制再啟動
- 電流幅值顯示棒
- 可適用於單相和三相電動機
- 符合ROHS的相關規定
- 對於i3DM-Z產品，即使不連接PDM，仍然提供正常的保護功能
東元電子保護電驛EOCR基本款型式編號及特色說明
東元TECO_EOCR電子式保護電驛iFDM/i3DM參數設定_操作測試 i3DM操作
技術資料
| 型號 | i3DM(通訊功能) | |
|---|---|---|
| 電源電壓 | AC/DC 100 ~ 240V | |
| 頻率 | 50/60 Hz | |
| 單相 | ● | |
| 三相 | ● | |
| CT型式 | 穿線式CT | ● |
| 過孔式CT | ● | |
| 端子式CT | ● | |
| 保護功能 |
過電流 | ● |
| 低電流 | ● | |
| 啟動失速 | ● | |
| 馬達轉子鎖死 | ● | |
| 欠相 | ● | |
| 逆相 | ● | |
| 相間不平衡 | ● | |
| 熱式反時限 | ● | |
| 附加功能 | 警報輸出 | Ａ，Ｆ，Ｈ |
| 4-20mA輸出 | － | |
| 電流幅值指示棒 | ● | |
| 顯示 | 5 Digit 7 Segment | |
| 密碼 | － | |
| 低電流保護On/Off | ● | |
| 跳脫原因顯示,保存最後紀錄 | ● | |
| 總運行時間 | ● | |
| 復歸 | 手動/自動/遠端 | |
| 通訊 | MODBUS RS-485 | |
規格
| 過電流 | 電流範圍 | 定時限 : 0.5~80A,超過80A以上利用外部CT | |
|---|---|---|---|
| 反時限 : 0.5~32A,超過32A以上利用外部CT | |||
| 低電流 | 電流範圍 | 過電流設定值低於0.5A以下 | |
| 電流特性 | 定時限、反時限、熱式反時限 | ||
| 設定時間 | 定時限 | D-TIME | 0~200s |
| O-TIME | 0.2~30s | ||
| 自動復歸 | 0.5s~20min, | ||
| 復歸形式 | 手動、自動、遠端 | ||
| 誤差 | 電流 | 1<1A : ±0.05A ,1≥1A : ±1% | |
| 時間 | 1≤3s : ±0.2s, t>3s : ±1% | ||
| 操作電源 | 電壓 | 100~240VAC/DC (85%~110%,Free voltage) | |
| 頻率 | 50/60Hz | ||
| 電力消耗 | Lower than 5VA(3W) | ||
| 輸出 | 容量 | 3A/250VAC resistive | |
| 接點 | 1a1b : OC | ||
| 1a : AL | |||
| 顯示 | 7段數字顯示 | 3 phase amps, Cause of trip, Setting parameters indication. | |
| 電流輻值顯示棒 | Load factor | ||
| 安裝 | 配電盤(i3DM-Z) | ||
| 崁入面板(iFDM-Z) | |||
| 絕緣電壓 | 外殼與線路間 | Over DC500V 10MΩ | |
| 耐壓強度 | 外殼與線路間 | 2kV, 50/60Hz, 1Min. | |
| 敞開的接線間 | 1kV, 50/60Hz, 1Min, | ||
| 線路間 | 2kV, 50/60Hz, 1Min, | ||
| 靜電放電 | IEC61000-4-2 | Level3:空氣中放電 : ±8KV , 端子放電 : ±6KV | |
| 電磁輻射干擾 | IEC61000-4-3 | Level 3 : 10V/m, 80~1000MHz | |
| 電磁放電 | IEC61000-4-6 | Level 3 : 10V, 0,15~80MHz | |
| 突波 | IEC61000-4-4 | Level 3 : ±2KV, 1Min. | |
| 傳導發射 | IEC61000-4-5 | Level 3:1.2x50 us, ±4KV(0°, 90°,180°,270°) | |
| Emissoin | CISPR11 | Class A (Conducted and radiated) | |
| 使用環境 | 溫度 | 保存 | -40°C~+85°C |
| 運行 | -20°C~+60°C | ||
| 濕度 | 30~85%RH(Non-condensate) | ||
| 規格 | 穿線式 | 70W x 74.5H x 83.8D | |
| 過孔式 | 70W x 56.3H x 108.1D | ||
| 重量 | 形式 | i3DM | |
| 穿線式 | 330g | ||
| 過孔式串通 | 370g | ||
| 端子式 | 370g | ||
