TLB-E S L1 L3系列 漏電斷路器(含小型化、掀蓋式)
TLB-E S L1 L3 series (ELCB) (include miniaturized and flip cover)
TLB-E S L1 L3 series (ELCB) (include miniaturized and flip cover)
TLB 漏電斷路器
1. 具漏電保護
2. 具過載保護
3. 具短路保護
東元TECO_無熔線斷路器_TLB系列漏電斷路器-規格簡介
TLB系列 漏電斷路器
ELCB TLB Series
ELCB TLB Series

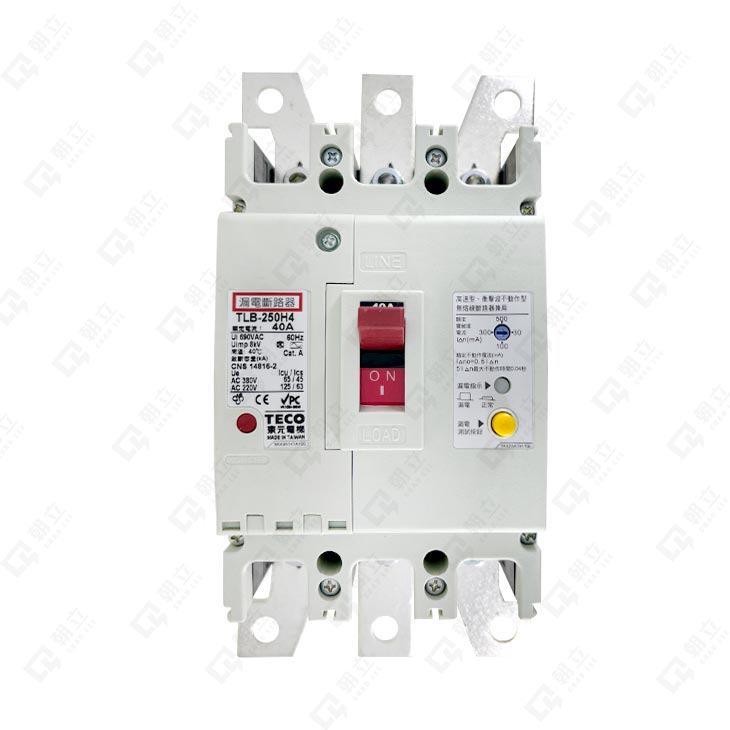

| 框架容量 (AF) | 250 | ||
|---|---|---|---|
| 型式 | TLB-250H4 | ||
| 極數 | 3P | 4P | |
| 額定電流 (A) 基準周圍溫度40°C |
30A 40A 50A 60A 75A 100A 125A 150A 175A 200A 225A 250A |
||
| 相線式 | 1Φ2W 1Φ3W 3Φ3W |
3Φ4W | |
| 額定電壓 AC (V) | 220~380V | ||
| 額定靈敏度電流(mA) ( )係額定不動作電流 |
標準品 | 高速型 30(15) , 100 (50) , 300 (150) , 500 (250) 切換 | |
| 訂製品 | 延時型 100 (50) , 300 (150) , 500 (250) 切換 ➂ ④ | ||
| 動作時間(秒) | － | ||
| 5倍額定靈敏度電流動作時間(秒) | 0.04以內 | ||
| 漏電表示方式 | 機械按鈕式 | ||
| 額定啟斷容量(KA) | |||
| CNS 5422 JIS C8371 非對稱值／對稱值 Asym／sym |
AC 440V | 75／65 | |
| AC 380V | 75／65 | ||
| AC 220V *240V | 150／125 | ||
| AC *100V *110V | － | ||
| CNS 5422 CNS 14816-2 IEC 60947-2 EN 60947-2 lcu/lcs |
AC 440V | 65／45 ⑦ | |
| AC *415V | 65／45 | ||
| AC 380V | 65／45 | ||
| AC 220V | 125／63 | ||
外型尺寸(mm) |
a | 105 | 140 |
| b | 165 | ||
| c (高) | 97 | ||
| c1 | 83 | ||
| ca | 116 | ||
| aa | 35 | ||
| bb | 126 | ||
| 參考重量 (kg) | 2.75 | 3.55 | |
| 標準功能及特點 | |||
| 過載跳脫方式 | 熱動－電磁 | ||
| 漏電跳脫方式 | 電子式 | ||
| 跳脫按鈕 | ● | ||
| 接線方式 | 端子板 | ||
| 可加裝之附屬裝置 | |||
| 內 部 配 件 |
電壓跳脫裝置 SHT | ● | |
| 欠電壓跳脫裝置 UVT | ● | ||
| 輔助開關 AUX | ● | ||
| 警報開關 ALT | ● | ||
| 輔助+警報開關 AUX+ALT | ● | ||
| 外 部 配 件 |
電動操作機構 CD | ● ⑤ | |
| 外部操作把手 FG | ● ⑥ | ||
| 外部操作把手 FL | － | ||
| 輔助把手 EHA | － | ||
| 端子板 TBB | ● ② | ||
| 端子隔離板 TQQ | ● ① | ||
| 端子保護蓋 XPR | ● ⑤ | － | |
| 註：適用－：不適用 “*”標明之電壓值非台灣地區系統電壓，其相對應之啟斷容量僅供參考。 ①：標準附件。 ②：已裝附於斷路器上。 ➂：標示"切換"之機種為訂製品，交期請洽詢各區營業單位。 ④：延時型：IΔn之動作時間(秒)0.45-1-2切換；2IΔn之極限不致動時間(秒)0.1-0.5-1。 ⑤：非標準品，屬期貨需提前下訂。 ⑥：FG符合IP-42防塵、防水等級。 ⑦：表示相應之斷量為等效值，僅供參考。 |
|||
