U&N系列電磁開關
H 系列電磁開關(接觸器/熱動電驛)
1. 符合多國標準及獲得多國認證UL、TUV、CSA、RU、cRUus、cULus
2. 全系列規格容量、設計符合IEC 60947
3. 電氣壽命達100萬次，使用壽命長
4. 補助接點採雙接點設計
5. 主端子、補助接點端子之防護蓋保護等級達IP 20，使用更安心
6. U系列產品全系列符合RoHS指令
7. 通過ISO 14001：2004環境管理體系認證
8. 採用可回收之環保工程塑膠材料
產品可擴充附加多種功能
‧熱動過載電驛
‧機械連鎖組
‧頂裝式或側裝式補助接點組
‧線圈驅動裝置
電磁開關的組成與主要功能
交流電磁開關
| 非可逆式 | IP 40 密閉汎用型 | HU-12 | |||
|---|---|---|---|---|---|

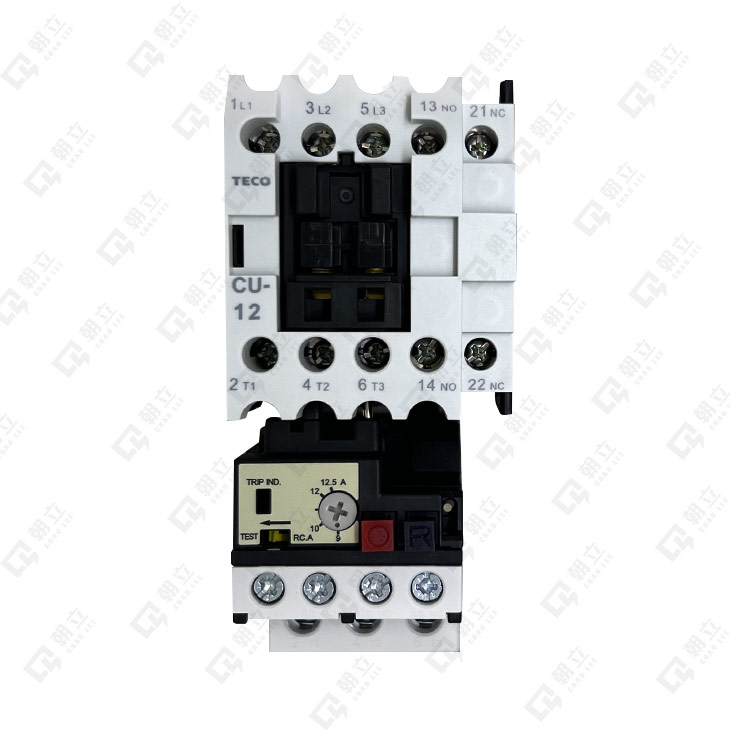

| IP 20 開放型 | HUO-12 (不附PP-2按鈕開關) | ||||
| IP 40 | － | ||||
| IP 42 | － | ||||
| IP 65 防水型 | － | ||||
| 非可逆式 附按鈕開關 |
IP 40 | － | |||
| IP 42 | － | ||||
| IP 65 防水型 | － | ||||
| 可逆式 | 密閉汎用型 | HUL-12 | |||
| 開放型 | HUOL-12 | ||||
| 額定絕緣電壓(Ui)IEC,CNS/UL V | 690/600 | ||||
| 連續通電電流(Ith)IEC,CNS/UL V | 25 | ||||
| 連續通電電流(Ith)UL A | 24 | ||||
| A | KW | HP | |||
| 額定電流(le) 額定容量(P) AC3 IEC 60947-4-1 |
單 相 |
110V | 10.5 | 0.55 | 0.75 |
| 220V | 10.5 | 1.1 | 1.5 | ||
| 三 相 |
220/230V | 12 | 3 | 4 | |
| 380/400V | 12 | 5.5 | 7.5 | ||
| 415V | 11 | 5.5 | 7.5 | ||
| 440V | 11 | 5.5 | 7.5 | ||
| 500V | 9 | 5.5 | 7.5 | ||
| 660V | 7 | 5.5 | 7.5 | ||
| 690V | 7 | 5.5 | 7.5 | ||
| 搭配熱動電驛機種 | RHU-10/□1 | ||||
| 接點構成 | 非 可 逆 ： 3A1a1b 可 逆 ： 3A1a1b x 2 |
||||
