Y-Δ自動啟動開關
Y-Δ Auto start switch
Y-Δ Auto start switch
● 具有密閉型、開放型、精美應用型，可滿足不同客戶之需求
● 精美應用型起動開關可附加按鈕開關、信號燈及電流表，增加產品使用功能
● 使用U系列電磁接觸器搭配RHU欠相保護功能熱動電驛等器具，產品性能更加優越
● 運轉用(D)與啟動用(S)兩接觸器之間加裝機械連鎖裝置，可防止誤動作與短路事故，安全可靠
● 本開關採用相電流保護，可提高馬達因欠相問題的保護信賴性
規格

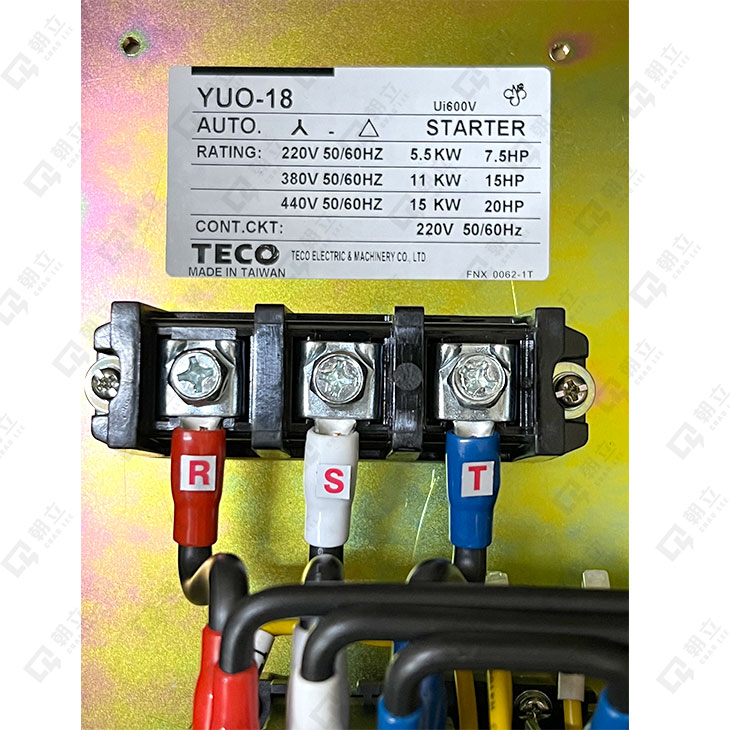

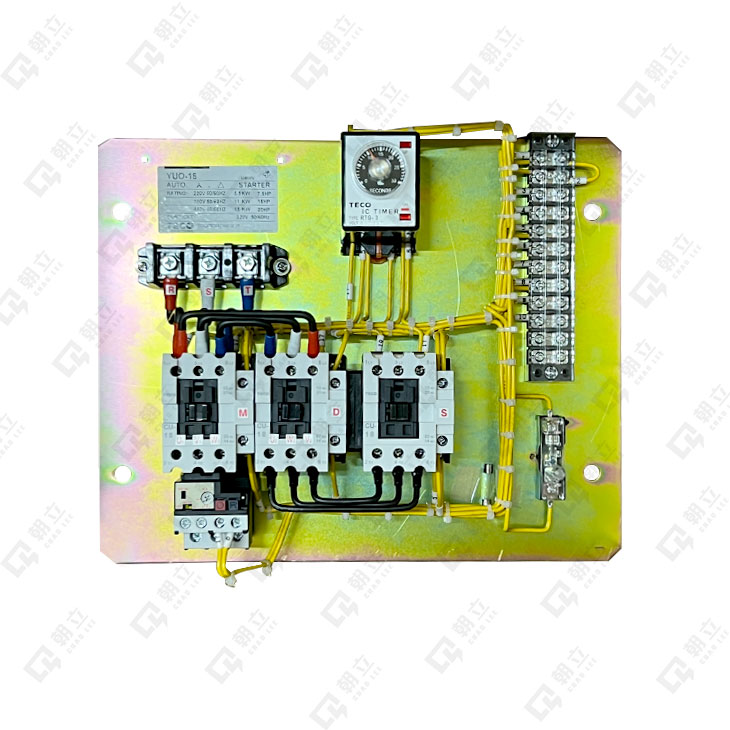

| 型式 | 開放型 | YUO-18 | |||
|---|---|---|---|---|---|
| 密閉型 | YU-18 | ||||
| 精美應用型 | YUB-18 | ||||
| 額定絕緣電壓(Ui)IEC,CNS V | 1000 | ||||
| 額定使用電壓(Ue)IEC,CNS V | 690 | ||||
| 適用電動機 3Φ50/60Hz 馬達容量 |
電壓 | 220V | 380V | 440V | |
| KW | 11 | 18.5 | 22 | ||
| HP | 15 | 25 | 30 | ||
| 接觸器 型式 |
主接觸器 | MCM | CU-18 | ||
| 運轉用接觸器 | MCD | CU-18 | |||
| 啟用接觸器 | MCS | CU-18 | |||
| 搭配熱動電驛型式 (OL) | RHU-10/□ | ||||
| 端子 型式 |
電磁接觸器(M)電源側 | M4 / 10~15 (kgf - cm) | |||
| 電磁接觸器(D)負載側 | M4 / 10~15 (kgf - cm) | ||||
| 熱動電驛負載側 | M4 / 10~15 (kgf - cm) | ||||
| 接點構成 | 3A1a1b x 3 | ||||
| 電器壽命 萬次 AC3 | 100 | ||||
| 機械壽命 萬次 | 500 | ||||
|
概略尺寸(mm) WxLxH(AxB)
  |
350 x 285 x 104.3 ( 315 x 175 ) |
||||
| 390 x 415 x 152 ( 312 x 350 ) |
|||||
| 390 x 415 x 144 ( 312 x 350 ) |
|||||
