CD電動操作裝置
CD electrical operating mechanism
CD系列電動操作機構是由小型永磁式直流電動機構驅動的
供50~800A無熔線斷路器進行遠距離電動投入(ON)、開啟(OFF)和復歸(RESET)操作的專用配件。
供50~800A無熔線斷路器進行遠距離電動投入(ON)、開啟(OFF)和復歸(RESET)操作的專用配件。
特點
● 結構穩固、體積小、安裝方便、動作可靠、可用操作手柄進行手動操作。
● 採國際上先進之開關電源技術,機械壽命、電氣壽命及可靠性,
媲美國際同類產品。
● 可交直流兩用,控制電路電壓適用範圍廣,工作電流低。

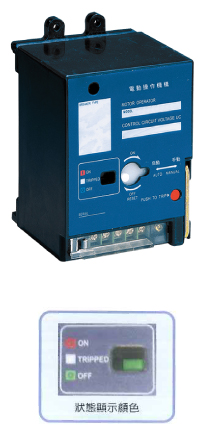

● 有顏色標示(紅、綠、白),能正確顯示斷路器投入、開啟、復歸狀態。

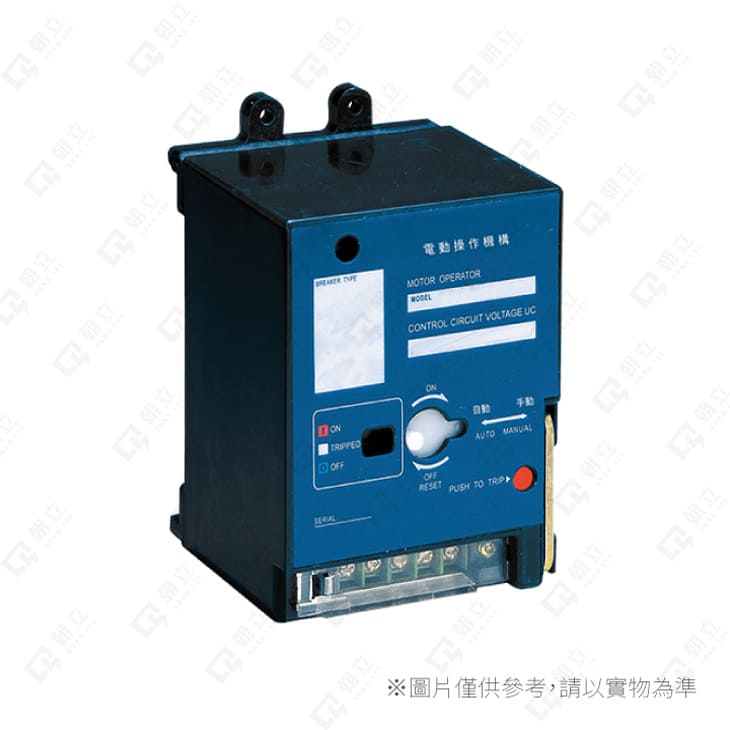

※圖片僅供參考
CD系列電動操作機構

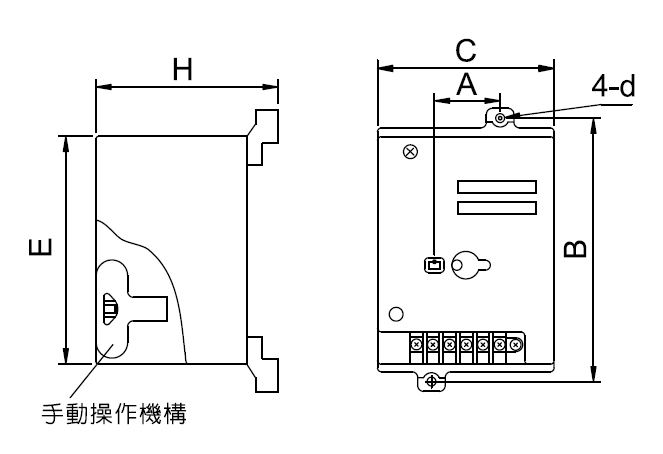

型式 | 電壓 | 適用無熔線斷路器機種型式 | A | B | C | d | E | H | 機械壽命 | 圖 | 備註 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|
1A-CDC220 | AC 220V | TO-50EC,TO-100EB, TO-100EC |
25 | 111 | 74 | Φ3.5 | 102 | 93 | 14000 | 上蓋安裝孔處 需客戶自行打孔 |
||
1A-CDC024 | DC 24V | |||||||||||
1C-CDC024 | DC 24V | TO-125EC,TO-125SB, TO-125SJ,TG-125HB, TG-125HJ |
30 | 132 | 90 | Φ4.5 | 116 | 89.5 | 14000 | - | ||
1C-CDC220 | AC 220V | |||||||||||
1D-CDC024 | DC 24V | TCB-125L5,TCB-125S1, TCB-125H1,TCB-125H2 |
- | - | - | - | - | - | - | - | ||
1D-CDC220 | AC 220V | |||||||||||
● 1A-CD/1C-CD電動操作機構的操作頻率為每小時不大於180次 ● 額定控制電壓為230VAC/220VDC、110VAC/110VDC或DC 24V ● 電動操作機構的動作電流≦0.5A、電機功率為14W |
||||||||||||

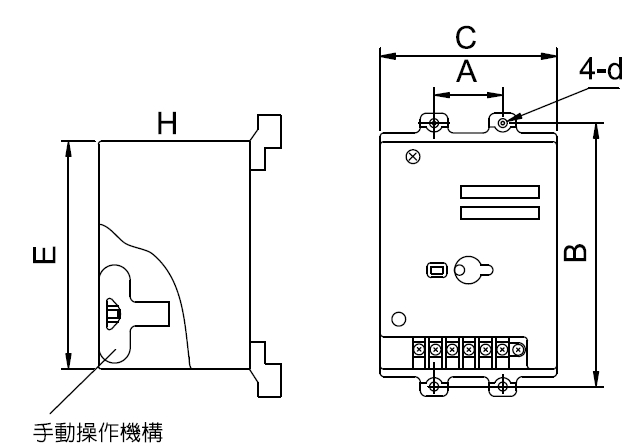

型式 | 電壓 | 適用無熔線斷路器機種型式 | A | B | C | d | E | H | 機械壽命 | 圖 | 備註 | |
1B-CDC220 | AC 220V | TG-100H | 30 | 110 | 74 | Φ4.5 | 102 | 90 | 14000 | - | ||
1B-CDC024 | DC 24V | |||||||||||
2C-CDC024 | DC 24V | TO-250EB,TO-250SB, TG-250HB,TG-250HJ |
35 | 143 | 90 | Φ4.5 | 116 | 93 | 10000 | 需更換上蓋 固定螺絲 |
||
2C-CDC220 | AC 220V | |||||||||||
2F-CDC024 | DC 24V | TCB-250L5,TCB-250S1, TCB-250H1,TCB-250H2, TCB-250H4,TLB-250H4 |
35 | 143 | 90 | Φ4.5 | 116 | 98 | 10000 | 需更換上蓋 固定螺絲 |
||
2F-CDC220 | AC 220V | |||||||||||
● 1B-CD/2B-CD電動操作機構的操作頻率為每小時不大於180次 ● 額定控制電壓為230VAC/220VDC、110VAC/110VDC或DC 24V ● 電動操作機構的動作電流≦0.5A、電機功率為14W |
||||||||||||

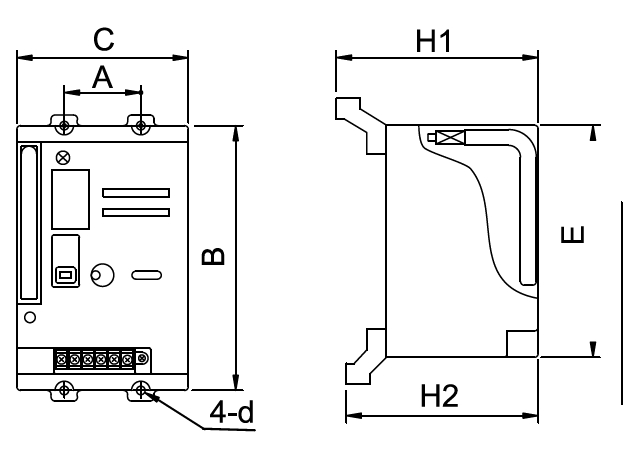

型式 | 電壓 | 適用無熔線斷路器機種型式 | A | B | C | d | E | H1 | H2 | 機械壽命 | 圖 | 備註 |
4B-CDC024 | DC 24V | TG-400HB,TG-400HJ | 45 | 213 | 130 | Φ6.5 | 176 | 129 | 129 | 5000 | 用安裝螺絲桿 | |
4B-CDC110 | AC 110V | |||||||||||
4B-CDC220 | AC 220V | |||||||||||
4F-CDC024 | DC 24V | TCB-400S1,TCB-400S3, TCB-400H1,TCB-400H2, TCB-400H4,TLB-400H4 |
45 | 213 | 130 | Φ6.2 | 176 | 153 | 153 | 5000 | 用安裝螺絲桿 | |
4F-CDC110 | AC 110V | |||||||||||
4F-CDC220 | AC 220V | |||||||||||
6B-CDC024 | DC 24V | TO-630EB,TO-600S, TE-600,TG-600H, TG-630HB,TO-800EB, TO-800S,TE-800, TG-800H,TG-800HB |
70 | 243 | 130 | Φ6.2 | 176 | 146 | 1363.5 | 5000 | 用安裝螺絲桿 | |
6B-CDC110 | AC 110V | |||||||||||
6B-CDC220 | AC 220V | |||||||||||
6F-CDC024 | DC 24V | TCB-800S1,TCB-800H1, TCB-800H2,TCB-800H4, TLB-800H4 |
70 | 243 | 130 | Φ6.2 | 176 | 153 | 153 | 5000 | 用安裝螺絲桿 | |
6F-CDC110 | AC 110V | |||||||||||
6F-CDC220 | AC 220V | |||||||||||
● 4B-CD/6B-CD/6F-CD電動操作機構的操作頻率為每小時不大於60次 ● 額定控制電壓為230VAC/220VDC時,電壓允差範圍184~235VAC/187~242VDC 額定控制電壓為110VAC/110VDC時,電壓允差範圍88-121VAC/93.5~121VDC ● 電動操作機構的動作電流≦2A,電機功率為35W |
