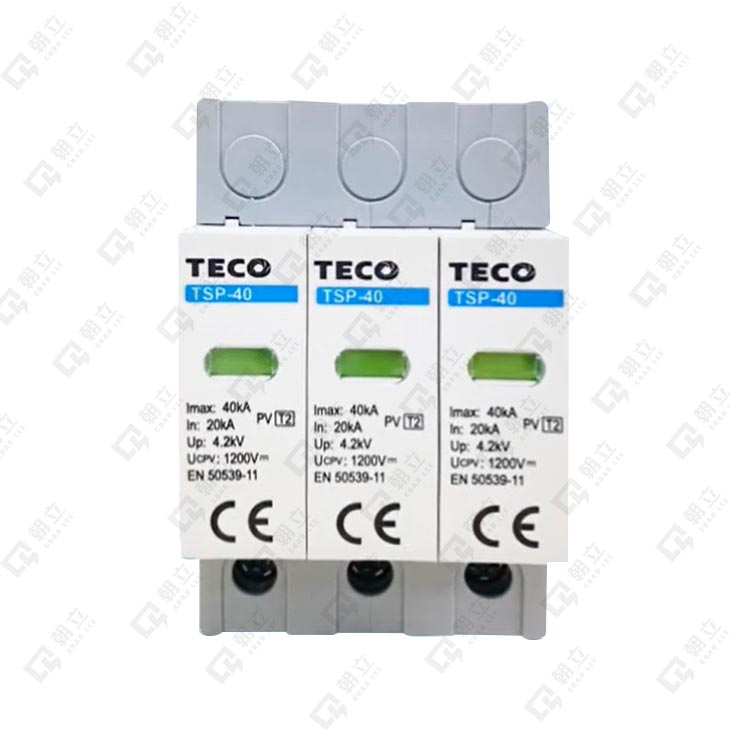

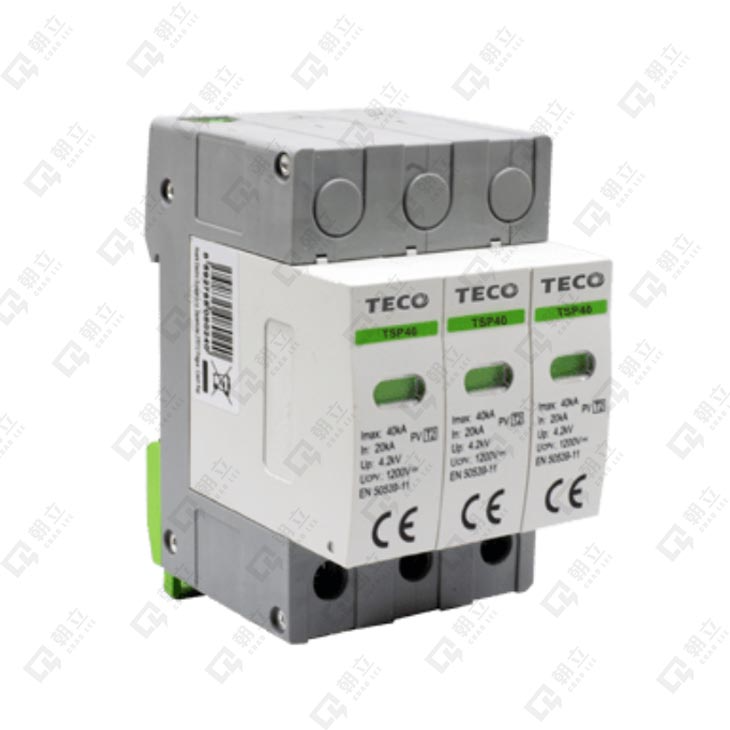

TSP-40直流突波保護器
TSP-40 DC surge protector
- 太陽能直流突波保護器，具3極可拔插模組安裝維護方便，額定工作電壓DC1200V，最大放電電流達40kA
- 適用於太陽能發電系統設備直流側的雷擊保護
東元太陽能直流突波吸收器 TSP-40系列可以裝載電力側吸收台電開關之突波嗎？
規格
| 框架容量 (AF) | 40 | |||
|---|---|---|---|---|

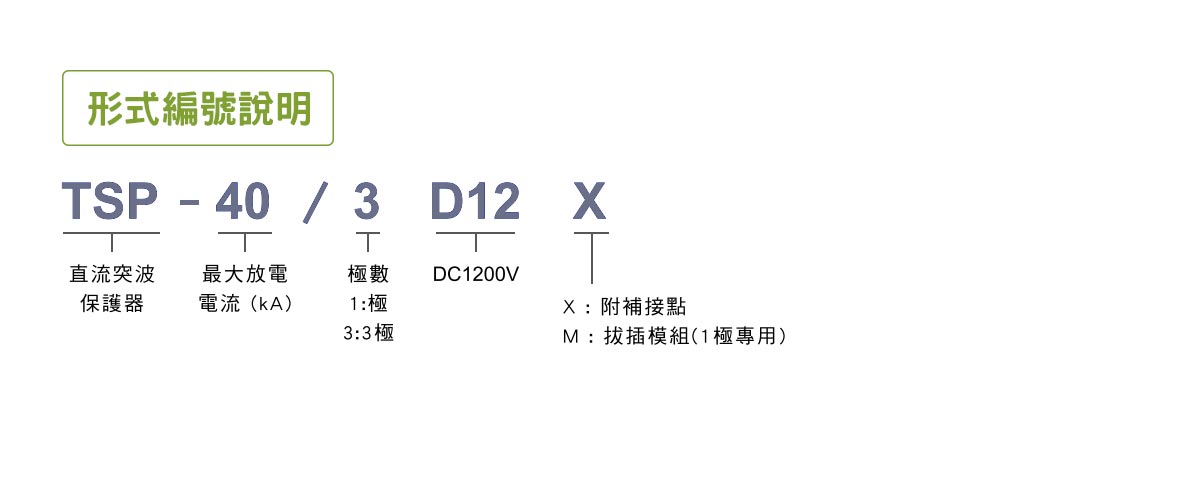

| 型號 | TSP-40/3D12 | TSP-40/3D12X | ||
| 適用標準 (認證) | IEC 50539-11 (具CE第三方認證) |
|||
| 極數 | 3P | 3P (附補接點) |
||
| 電 器 特 性 |
最大持續工作電壓 Ucpv(VDC) | 1200 | ||
| 標稱放電電流In(8/20us)(KA) | 20 | |||
| 最大放電電流Imax(8/20us)(kA) | 40 | |||
| 電壓保持水平Up(kV) | 4.2 | |||
| 遙 控 與 指 示 |
工作狀態／故障指示 | 綠/紅 | ||
| 補接點容量 交流 | － | 250V / 0.5A | ||
| 補接點容量 直流 | － | 250V / 0.1A 75V / 0.5A |
||
| 接 線 與 安 裝 |
防護等級 | IP 20 | ||
| 安裝方式 | TH35 - 7.5 / DIN滑軌安裝 | |||
| 使用環境溫度(°C) | -40 ~ +70 | |||
| 安裝環境 | 無顯著振動和衝擊的地方 | |||
| 外型尺寸(mm) 寬(w) x 高(h) x 深(d) |
W | 52.5 | ||
| H | 89 | 98 | ||
| D | 67.5 | |||
