• 本產品適合裝用於不超過海拔1000m使用。
• 適用高電壓：設備最高電壓1200V
• 依相數可分為：(1). 單相 。
• 依絕緣材質可分為：(1). 樹脂型 (2). 乾式(PVC)型。
主要系列
• 零相保護ZCT(CGZ-系列)
◎樹脂型
• 計測用CT
◎乾式貫穿型(CA-系列)： 5~3500/5A
◎樹脂圓孔貫穿型(CG-JV；CG-PVA系列)：5~1200/5A
◎樹脂圓孔貫穿型(CG-P系列)：5~1500/5A
◎樹脂方孔貫穿型(CG-Q系列)：250~7000/5A
◎全鑄方孔貫穿型(CG-QVA系列)：400~6000/5A
• 雙鐵心CT
◎樹脂貫穿型(CGD-QV系列)：800~5000/5/5A
規格
| 型號 TYPE |
一次電流 (A) PRI. CURRENT |
一次貫 穿導體 數 (T) |
二次電流 (A) SEC. CURRENT |
額定負擔 / 準確度 RATED OUTPUT & ACCURACY CLASS |
過電流 強度 - /1s |
重量 (kg) WEIGHT |

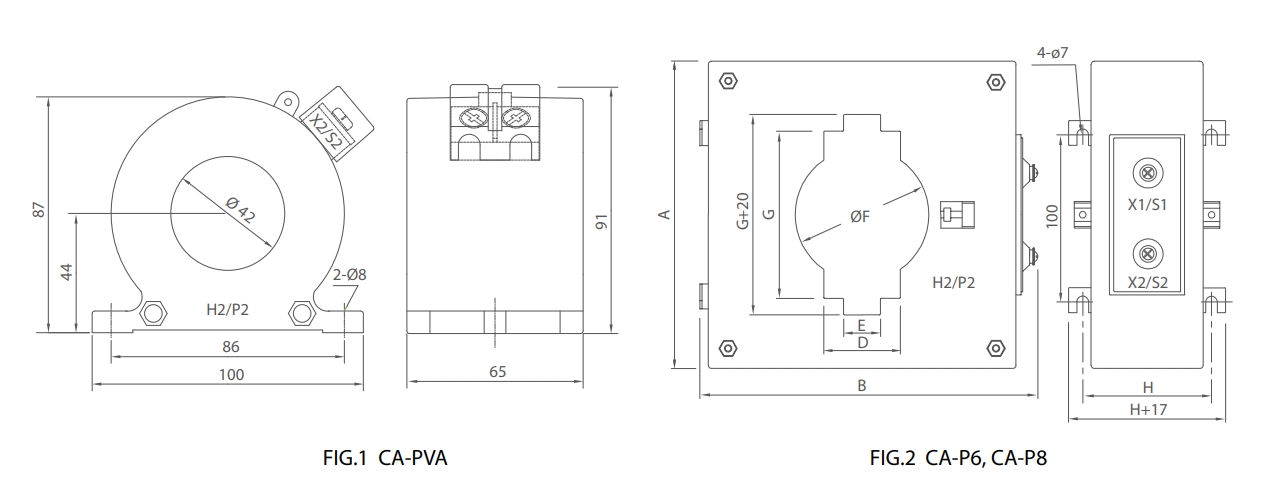

圖號 FIG. |
外觀尺寸 (mm) DIMENSION |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | D | E | ØF | G | H | ||||||||

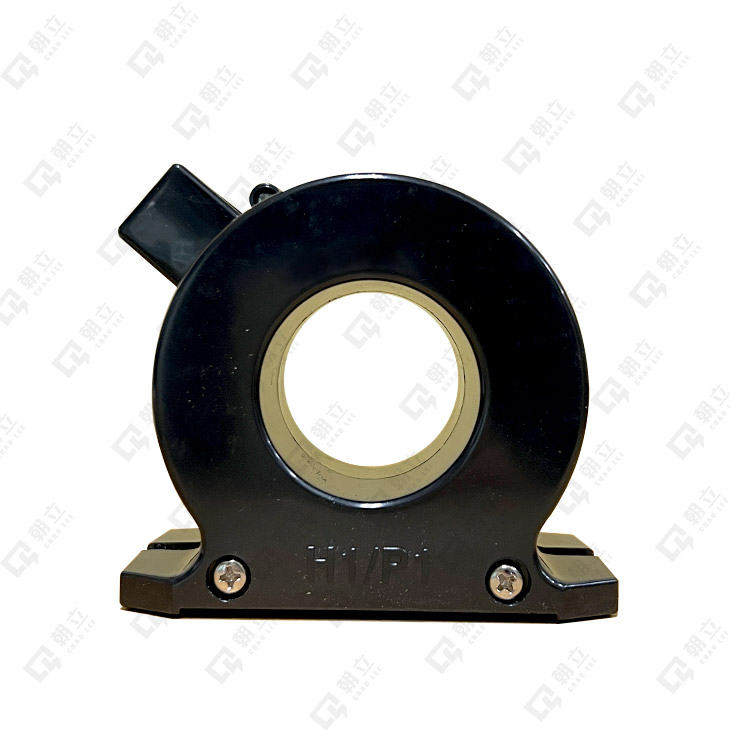

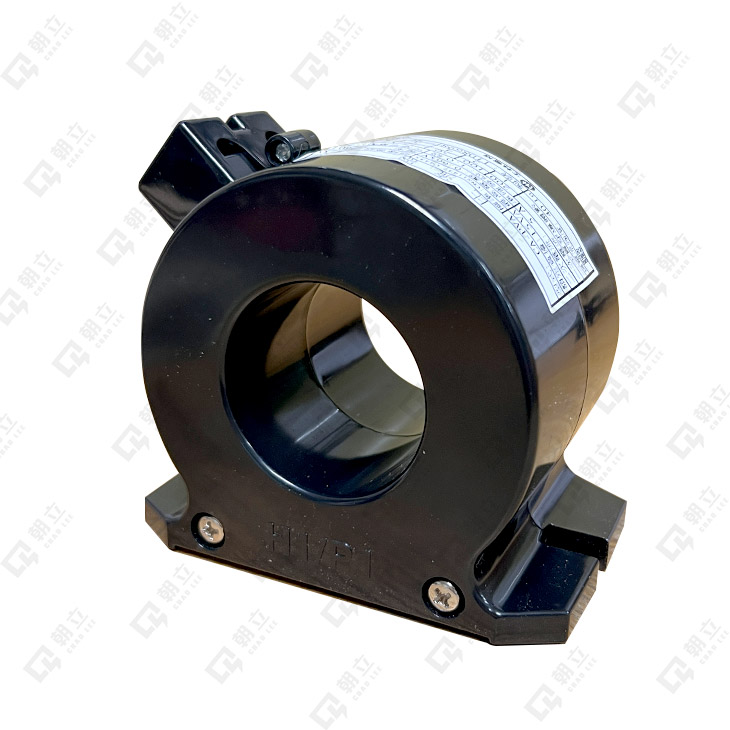

| CA-PVA |
120, 125, 140 150, 160, 175 |
1 | 5 | 10VA / 1.0 15VA / 3.0 |
40In | 0.9 | 1 | － | － | － | － | － | － | － |
| 5 | 36 | 5 | 15VA / 1.0 | |||||||||||
| 10 | 18 | |||||||||||||
| 15 | 12 | |||||||||||||
| 20 | 10 | |||||||||||||
| 25 | 8 | |||||||||||||
| 30 | 6 | |||||||||||||
| 40 | 5 | |||||||||||||
| 50 | 4 | |||||||||||||
| 60 | 3 | |||||||||||||
| 75 | 2 | |||||||||||||
| 100 | 2 | |||||||||||||
| 150,200, 250, 300, 350, 400, 450, 500, 600 |
1 | |||||||||||||
| 5 | 25 | 1 | 15VA / 1.0 | |||||||||||
| 10 | 13 | |||||||||||||
| 15 | 10 | |||||||||||||
| 20 | 7 | |||||||||||||
| 50 | 3 | |||||||||||||
| 75, 100 | 2 | |||||||||||||
| 150, 200, 300, 400 | 1 | |||||||||||||
| CA-P6 | 450, 500, 600, 700, 750, 800, 900, 1000 |
１ | ５ | 15VA / 1.0 | 40In | 2.0 | 2 | 152 | 180 | 36 | 10 | 60 | 80 | 78 |
| １ | 40VA / 1.0 | |||||||||||||
| CA-P8 | 1100, 1200, 1300, 1400, 1500, 1600, 1700, 1800, 2000, 2500, 2600 |
１ | ５ | 15VA / 1.0 | 40In | 2.５ | 2 | 184 | 195 | 46 | 22 | 80 | 100 | 90 |
| １ | 40VA / 1.0 | |||||||||||||
| 依據標準(STANDARD)：CNS 11437、IEC 60044-1。使用頻率(FREQUENCY)：50 / 60Hz。 一次貫穿導體由客戶自行捲繞，表列外其它規格請直接和本公司洽詢。 |
||||||||||||||
