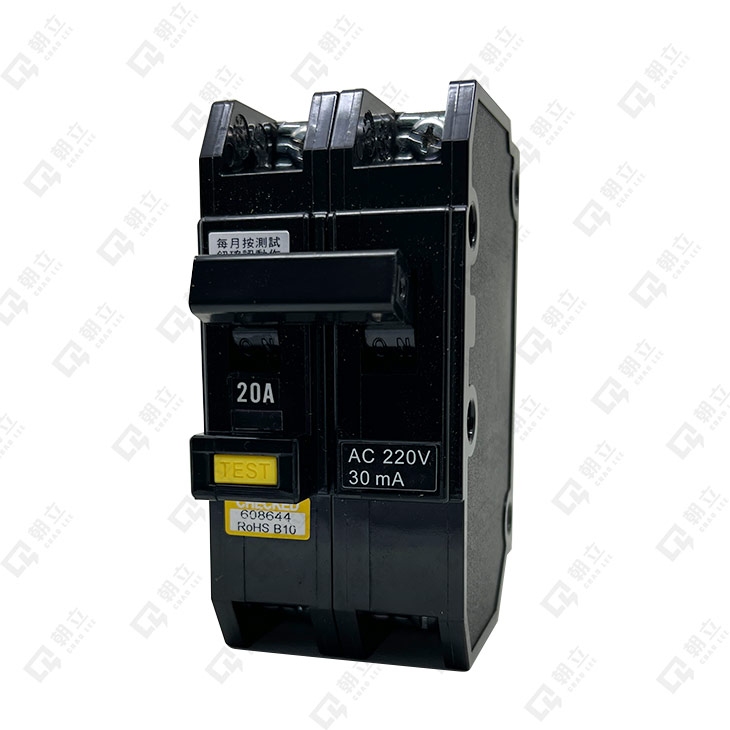

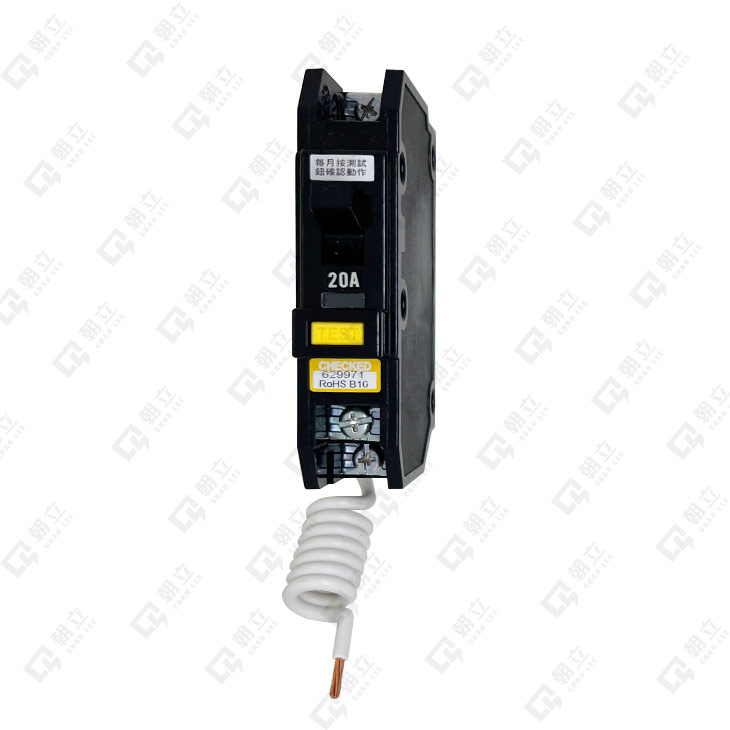

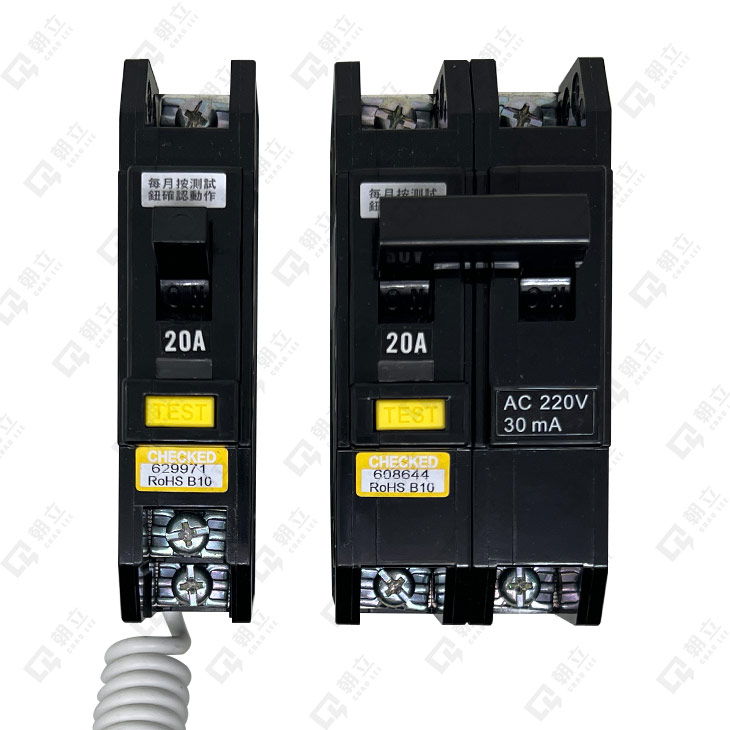

TLB-50R ER SR 系列 漏電斷路器
TLB-50R ER SR series Household small (ELCB)
TLB-50R ER SR series Household small (ELCB)
TLB-50R ER SR 系列 家用小型漏電斷路器
● 參考標準：CNS 5422 ; JIS C8371
● 適用範圍：
a. 適用於頻率60Hz，交流110V~220V兩用型之電路保護用及額定電流為50A以下之電流動作型漏電斷路器。
b. 適用於潮濕場所之屋內配線迴路、及屋外之箱內的設備
● 體積小,節省標準卡式分電箱的配電安裝空間與家用型MCCB(Q系列)盤面開孔位置一致, 盤面整齊美觀，電子基板具優越的抗突波,雜訊干擾能力,強化電路板品質驗證,增加ORT作業
● 額定靈敏度電流為30mA,具高信賴性
● 當發生漏電時,開關可以在0.1秒內快速切離電源,達到最佳的漏電安全保護目的設備保護等級：IP 20
東元漏電斷路器TLB-50ER/50R/50SR系列的漏電斷路器產品之適用範圍？
TLB系列 漏電斷路器
RCBO TLB Series
RCBO TLB Series
| 框架容量 (AF) | 50 | ||
|---|---|---|---|
| 型式 | TLB-50ER | ||
| 極數 | 1P2線 | 2P2E | |
| 額定電流 (A) 基準周圍溫度40°C |
15A 20A 30A 40A 50A ② | ||
| 相線式 | 1Φ2W | 1Φ2W | |
| 額定電壓 AC (V) | 110~220V | 220V | |
| 額定頻率 | 60Hz | ||
| 額定靈敏度電流(mA) ( )係額定不動作電流 |
標準品 | 30 (15) | |
| 訂製品 | 15 (7.5) , 100 (50) , 300 (150) , 500 (250) | ||
| 動作時間(秒) | 0.1秒以內 | ||
| CNS 5422 額定起斷容量(kA) Icu ③ |
AC 220V | 5 | 5 |
| AC 110V | 5 | － | |
| 漏電表示方式 | Trip指示窗 | ||
| 過載跳脫方式 | 熱動－電磁式 | ||
| 漏電跳脫方式 | 電子式 | ||
| 接線方式 | 壓著端子 | ||
| 外型尺寸 (mm) | |||
 |
a | 25 | 50 |
| b | 105 | 105 | |
| c | 60 | 60 | |
| ca | 77 | 80 | |
| 參考重量 (kg) | 0.2 | 0.36 | |
①：漏電斷路器在使用時電源側與負側不可反接。
②：TLB-50ER、TLB-50R、TLB-50SR、及TLB-50P機種：1極40A,50A；2極40A,50A機種為訂製品，交期敬請洽詢各營業單位。
③：Ics= 50% Icu
