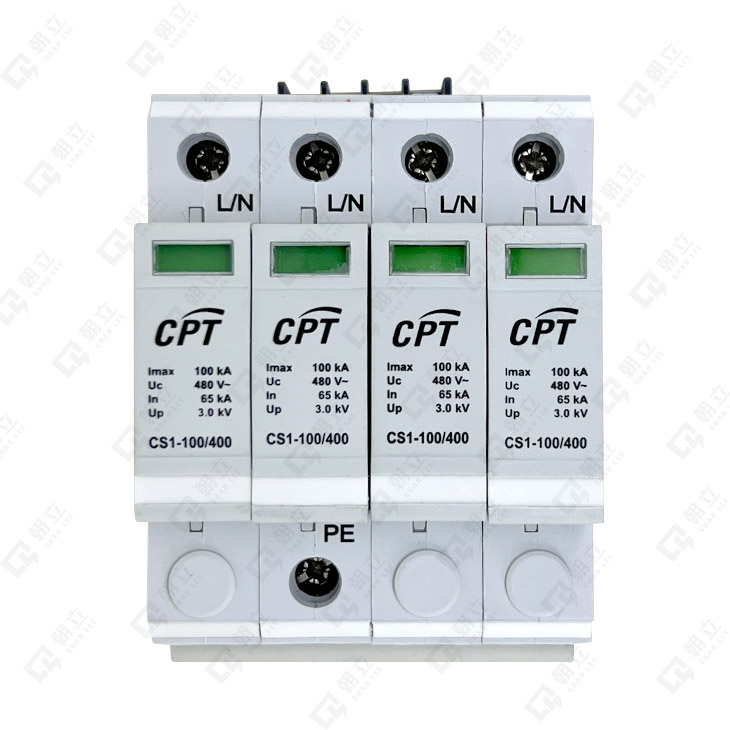

CS1突波吸收器
依據IEC 61643-12, NFC 61740, VDE 06705
UL與CE認證
保護等級: Class 1+2
內含熱熔斷自動脫鉤保護
落牌狀態指示功能
1C警報遙信接點
UL與CE認證
保護等級: Class 1+2
內含熱熔斷自動脫鉤保護
落牌狀態指示功能
1C警報遙信接點
產品規格
| 產品型號 | Degree of protection | Rated operation Voltage Un | Max. Cont. operation Voltage Uc | Nominal discharge current In (8/20μs) | Maximum discharge current Imax (8/20μs) | Protection level Up(1.2/50) | Response time t | Maximum backup fuse (gL) | Status visual display | Damping capability | Leakage loss | Connection wire | Installation | Housing protection degree IEC529 | Operation temperature |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CS1 | B+C | 120 / 230 / 400 / 480 V~ | 150 / 275 / 480 / 580 V~ | 20 / 30 / 40 / 65 / 90 KA | 40 / 65 / 80 / 100 / 130 KA | 1.8 / 2.0 / 2.5 / 3.0 / 3.5 kV | ＜ 25 ns | 63 / 80 / 100 / 125 / 160 A | Green (normal)、Red (breakdown) | < 58 dB | < 1mA | 5.5 / 22 mm2 | DIN rail | IP20 | 40 ℃ ~ +80 ℃ |
