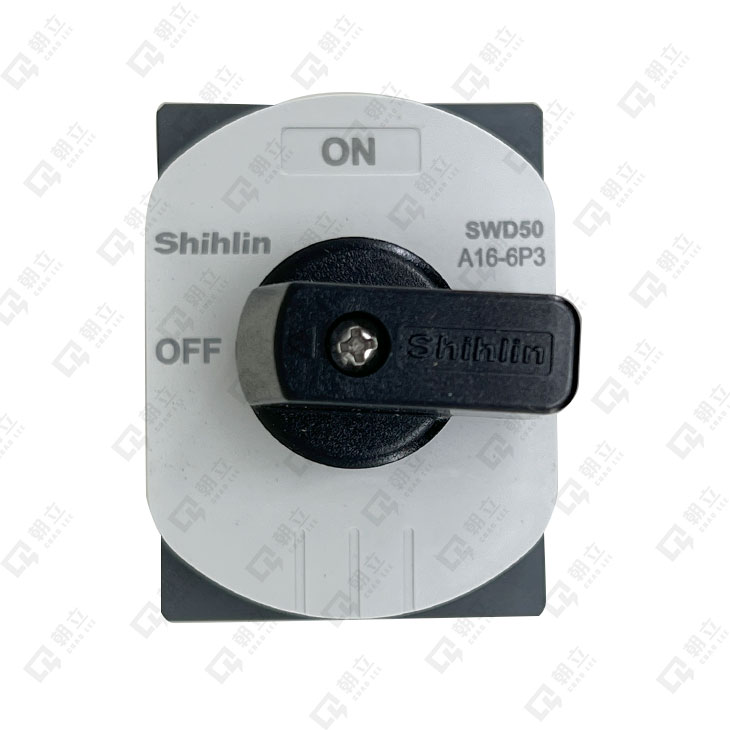

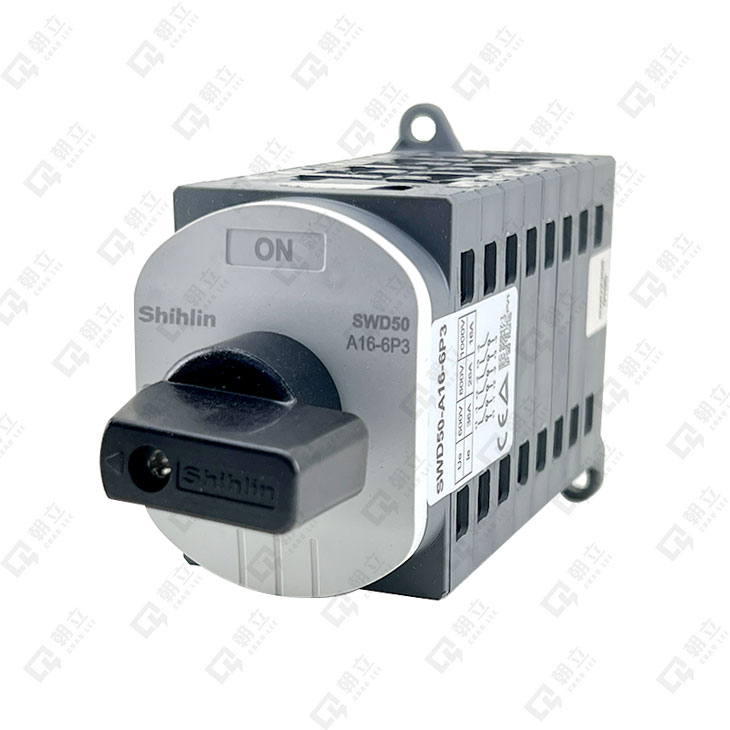

直流隔離開關(DC SW)
SWD隔離開關，適用於直流電源、太陽能、儲能等直流系統。
特色說明
a. 開關轉換速度快僅5ms
b. CE 宣告、TUV 認證
規格參數
額定電流 In：16, 20, 25, 32, 40, 50A
額定電壓 Ue：1000Vdc
額定絕緣電壓 Ui：1500Vdc
額定衝擊耐電壓 Uimp：8kV
額定短時耐受電流 Icw 1s：780A
額定短路接通能力Icm：1200A
額定限制短路電流：5000A
安裝：35mm鋁軌
型號定義
| SWD | - | 50 | - | A | - | 16 | - | 6P3 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型名 | - | 框架(AF) | - | A: DC 1000V B: DC 1500V |
- | A: 16, 20, 25,32, 40, 50 B: 20,30,40,50 |
- | 接線方式 2P1, 4P2, 6P3, 8P4, 4A1 |
||||||||||
產品規格表
| 型名 | SWD50 | SND50 |
|---|---|---|
| 依據標準 | IEC 60947-3 | IEC 60947-3 |
| 額定電流 In(A) | 16, 20, 25, 32, 40, 50 | 20, 30, 40 ,50 |
| 額定電壓Ue(V) DC | 1000 | 1500 |
| 額定絕緣電壓Ui (V) DC | 1500 | 1500 |
| 額定衝擊耐電壓Uimp (kV) | 8 | 8 |
| 額定短時耐受電流Icw Is | 780 | 780 |
| 額定短路接通能力Icm(A) | 1200 | 1200 |
| 額定限制短路電流(A) | 5000 | 5000 |
| 接線方式 | 2P1, 4P2 ,6P3 ,8P4 , 4A1 | 2P1, 4P2 ,6P3 ,8P4 , 4A1 |
| 工作溫度範圍 | -40°C〜85°C | -40°C〜85°C |
| 儲存溫度範圍 | -40°C〜85°C | -40°C〜85°C |
| 安装 | 35mm鋁軌 | 35mm鋁軌 |
| 外殼防護等級 | IP20 | IP20 |
| 接線能力 | 4-10mm² | 4-10mm² |
| 認證 | TUV / CE | TUV / CE |
