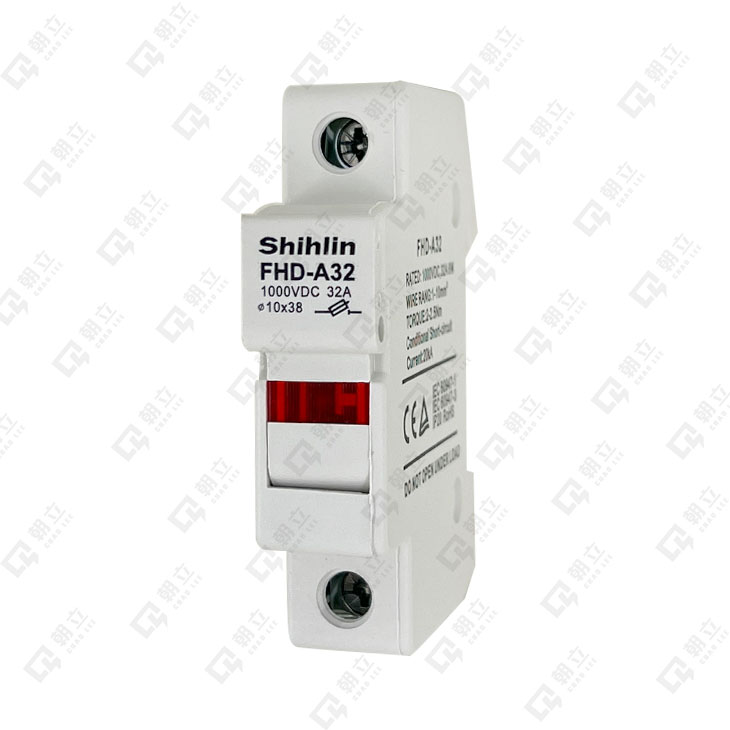

FHD-A直流保險絲座
本系列熔斷器適用於額定直流電壓至1000V，額定電流至32A 的線路中，與太陽能板和
蓄電池串接並聯，對充電變流系統做短路分斷保護；同時對太陽能電站，匯流逆變整流
系統與短路故障分斷保護；以及做太陽能發電系統突波電流和短路故障過電壓快速分斷
保護，額定分斷能力為20KA，產品符合國際電工委標準IEC60269-1 / IEC60269-6 的規定。
蓄電池串接並聯，對充電變流系統做短路分斷保護；同時對太陽能電站，匯流逆變整流
系統與短路故障分斷保護；以及做太陽能發電系統突波電流和短路故障過電壓快速分斷
保護，額定分斷能力為20KA，產品符合國際電工委標準IEC60269-1 / IEC60269-6 的規定。
- 規格參數(底座)
- 額定電壓 Ue：1000Vdc
- 框架容量：32AF
- 啟斷容量：20kA
- 耗損：6W
- 認證：TUV 認證、CE宣告
- 安裝方式：35mm鋁軌
- 故障顯示：指示燈顯示
特色說明
a.運轉顯示
b.CE宣告、TUV認證
b.CE宣告、TUV認證
型號定義(保險絲座)
| FHD | - | A | - | 32 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型名 | - | A: DC 1000V B: DC 1500V |
- | A: 32AF B: 50AF |
||||||||||||||
產品規格表
|
型名 |
保險絲座 | |
|---|---|---|
| FHD-A | FHD-B | |
| 依據標準 | IEC 60947-1. IEC 60947-3 | |
| 框架(AF) | 30 | 50 |
| 額定電壓Ue (V) DC | 1000 | 1500 |
| 啟斷容量(kA) | 20 | |
| 工作溫度範圍 | 400度C〜900度C | |
| 認證 | -TUV, CE | |
| 接線能力 | 1-10mm² | |
| 安裝 | 35mm 鋁軌 | |
| 螺絲尺寸 | M5 | |
| 故障顯示 | 指示燈縣示 | |
