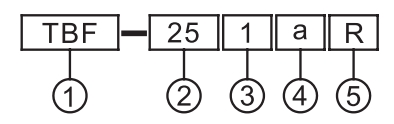

| 型號說明 |  注意：TBD,TBMR,TBDR只有30m/m |
|
|---|---|---|
| 項次 | 代號 | 說明 |
| ① 型式 | TBF TBL TBM TBR TBW TBK TBKL TBD TBMR TBDR |
平頭 凸頭 大頭 凸頭附圈 平頭+防水套 連鎖式 特大頭連鎖式 特大頭 大頭護圈 特大頭戶圈 |
| ② 固定孔徑 | 25 30 |
Ø25mm Ø30mm |
| ③ 接點數目 | 1~4 | 1~4 |
| ④ 接點型式 | (None) A B |
1a1b(NO-NC) 1a(NO) 1b(NC) |
| ⑤ 按鈕顏色 | R G Y W B |
紅 綠 黃 白 黑 |
特性
| 使用溫度 | -20C~+60℃ |
|---|---|
| 接觸電阻 | 使用額定電壓以下之DC測試電壓,1A電流下其電阻值在15MΩ以下 |
| 絕緣電阻 | 使用高阻計,施加DC500V電壓,測定値在100MΩ以上 |
| 耐電壓 | 能接受AC2500V之測試電壓1分鐘,無短路,燒損,破壞,絕緣等異常現象 |
| 壽命 | 機械 / 電氣-1,000次 / 小時之開閉頻度可達500,000次以上 |

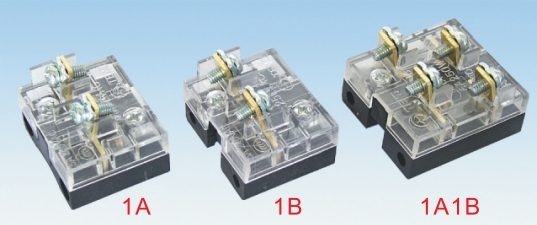

| 接點座種類 |   |

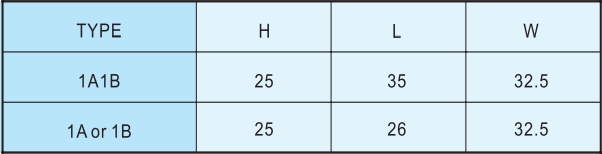

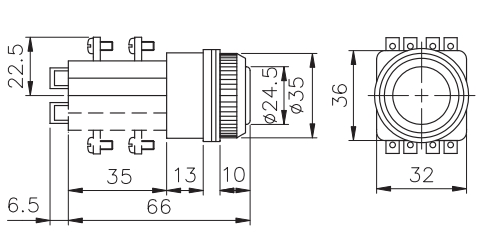

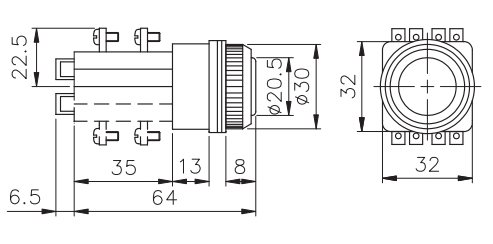

| 尺寸圖 |  |
