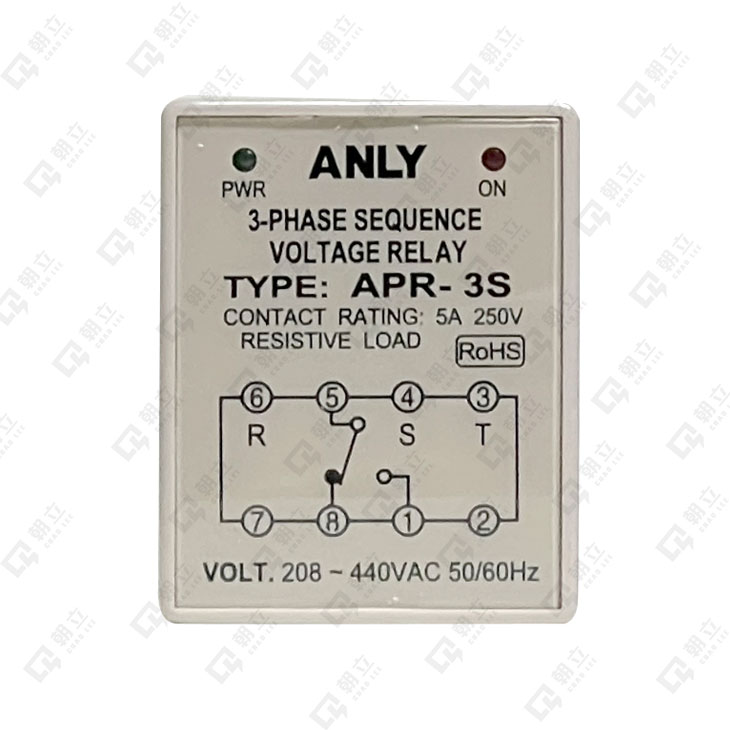

APR-3S 欠逆相檢知保護繼電器
電壓保護繼電器
- 於電源各相電壓與額定電壓相同及相序正確時，始可正常動作。
- 適用於主電源及馬達啟動迴路，以確保設備不因電源欠相或逆相而造成損壞。
- 可於馬達運轉中檢知電源是否欠相。*
規格
| 操作電壓 | AC(V) : 220, 240, 380, 415, 440 (APR-3) AC(V) : 208~440 (APR-3S, ASV-4,ASM-170) |
|---|---|
| 操作電壓範圍 | 額定操作電壓的85~110% |
| 電源頻率 | 50 / 60 Hz |
| 接點容量 | 250VAC 10A電阻性負載 (APR-3) 250VAC 5A電阻性負載 (其他) |
| 復歸時間 | APR-3:無,ASV-4: 300~600 msec APR-3S ,ASM-170: MAX 200 msec |
| 形式分類 | 三相三線 |
| 功能分類 | 逆相檢知、欠相檢知、三相不平衡檢知 |
| 異常指示方式 | LED燈號指示 |
| 消耗功率 | 約2VA |
| 使用壽命 | 機械: 5,000,000 次 電氣: 100,000 次(額定容量內) |
| 使用周圍溫度 | -10~+50℃(不可結冰結露) |
| 使用周圍濕度 | MAX 85%RH(不可結露) |
| 使用海拔高度 | MAX 2000m |
| 重量 | APR-3 / ASV-4 約85g APR-3S 約70g ASM-170 約100g |

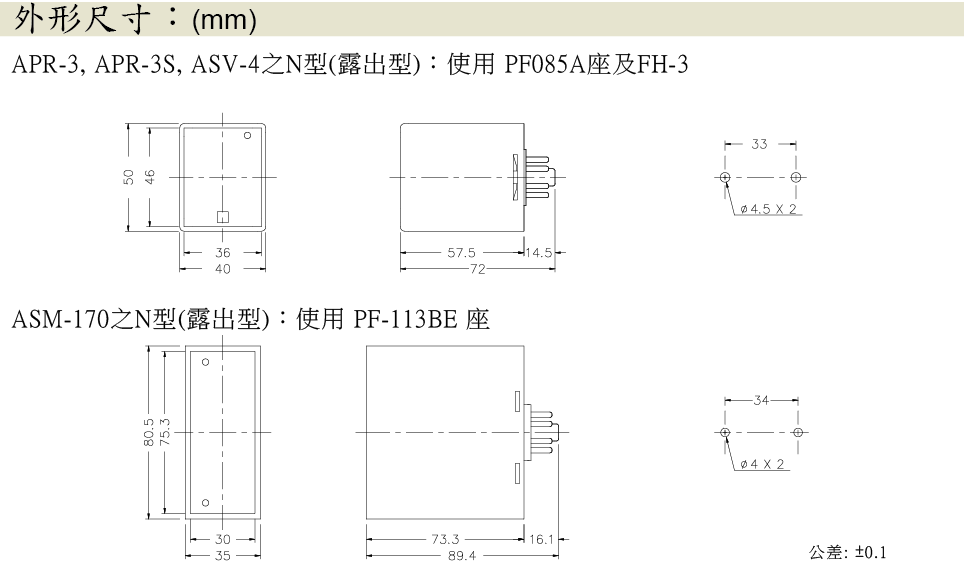

| 安裝方法 | 露出 - 需搭配底座 鋁軌 - 露出 - 需搭配底座 |

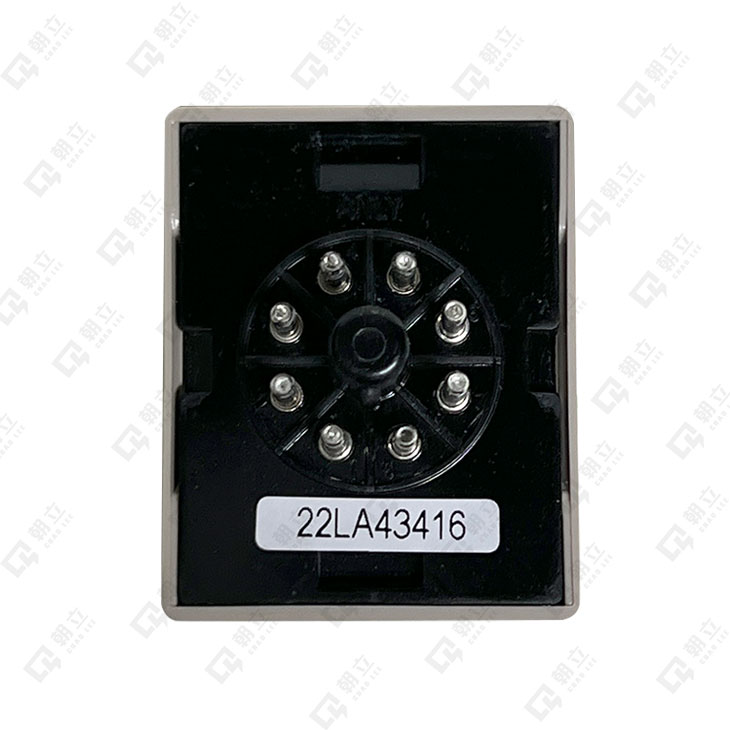

| 端子構造 | 插座型(8-pin) |
 |
|
 |
|
