AH3系列 多段限時繼電器
類比式限時繼電器
- 使用專用CMOS IC，具省電、穩定及準確之特性。

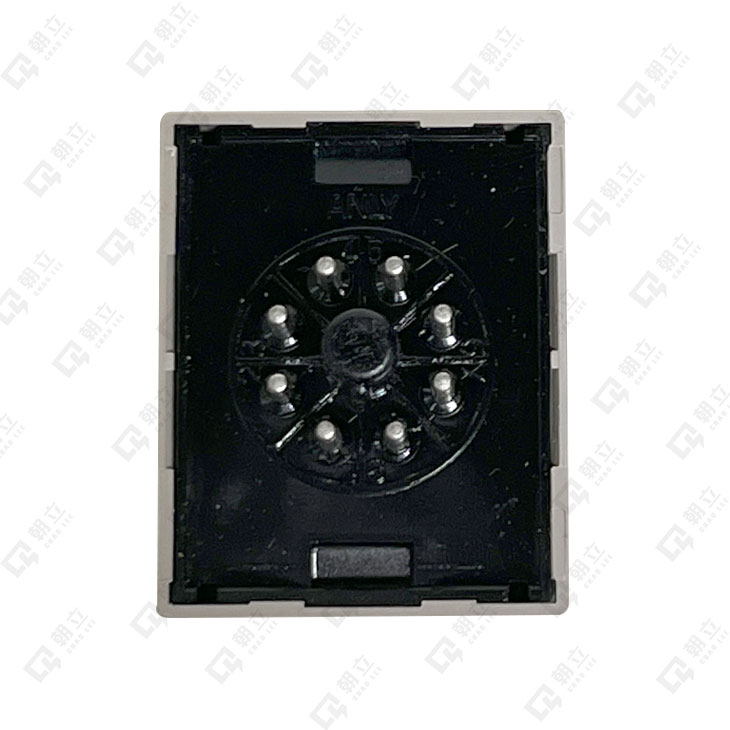

- 使用Y-40之專用框架，即可將露出型轉變為埋入型。
- 具有五種(NA,NB,NC,ND,NE)不同時間系列可供選擇。*
- 每一種時間系列皆可藉由指撥開關切換四種不同的時間範圍。*
- 具有A/B Mode切換開關，可以自由選擇A Mode(兩組限時接點)或B Mode(一組瞬時一組限時接點)的操作模式。*
- 具有CE認證。
- AH3-NA 為1秒進位,最長10分鐘

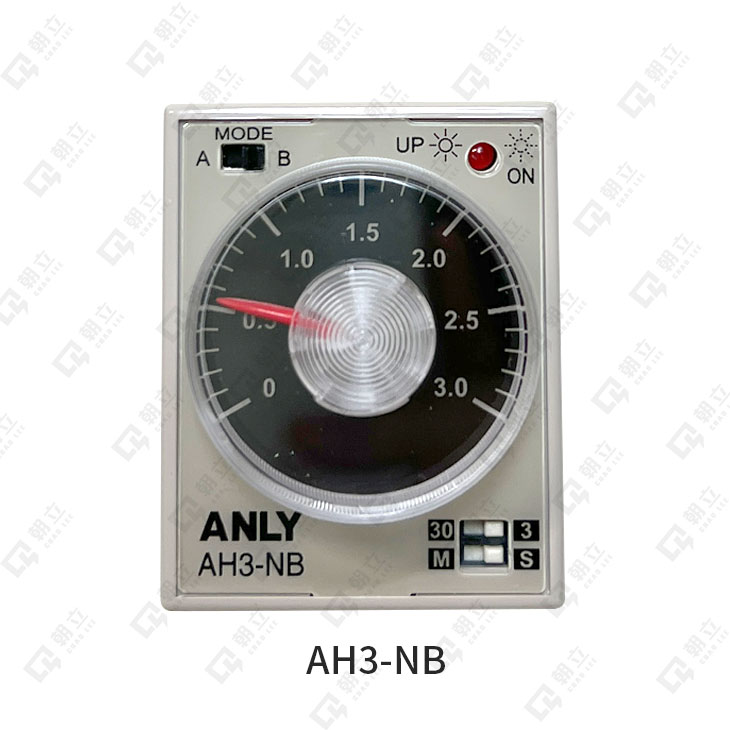

AH3-NB 為3秒進位,最長30分鐘

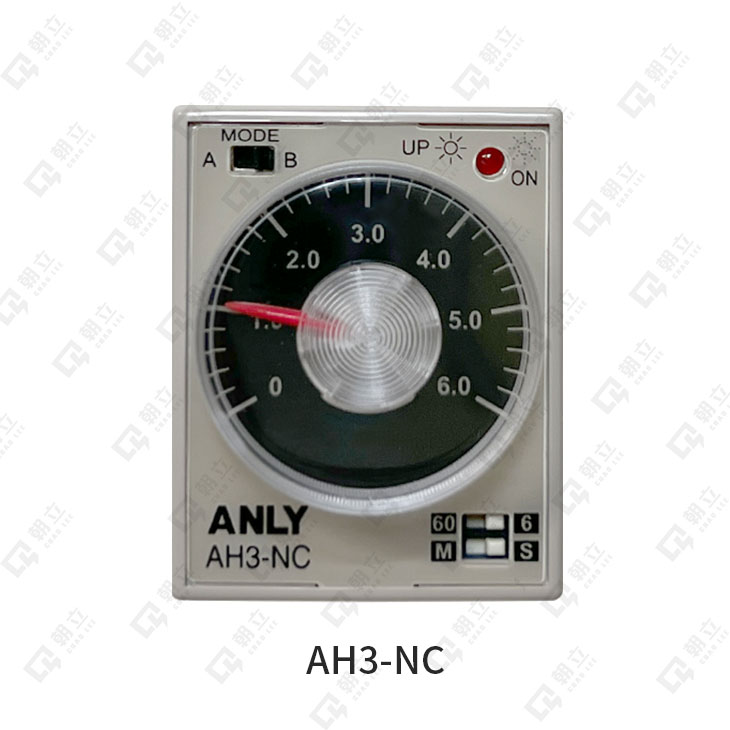

AH3-NC 為6秒進位,最長60分鐘

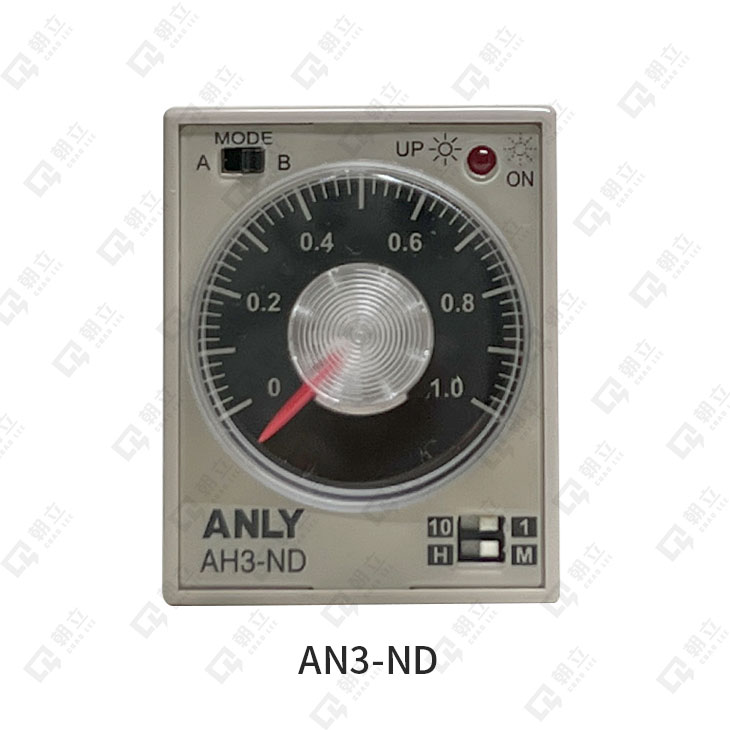

AH3-ND 為1分進位,最長10小時

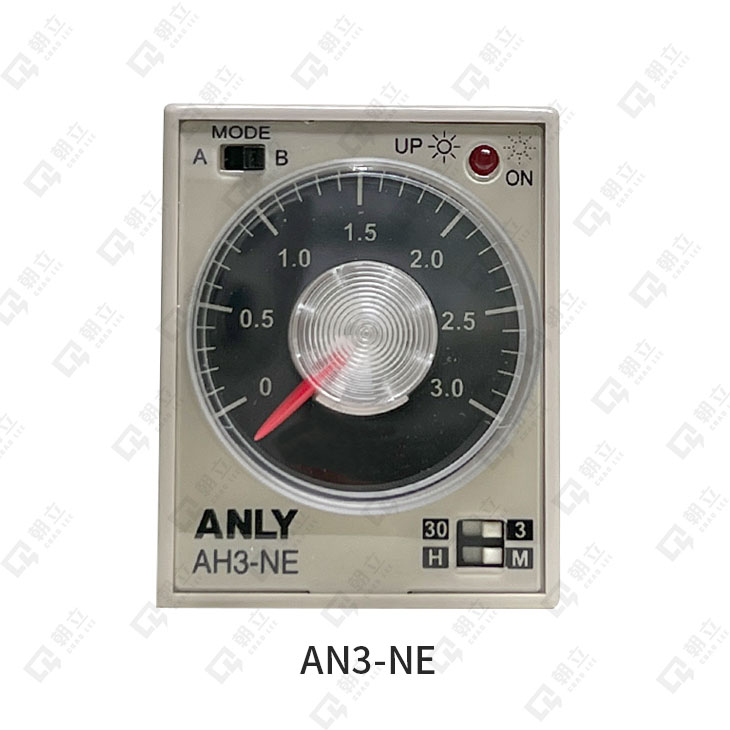

AH3-NE 為3分進位,最長30小時
規格
| 操作電壓 | DC(V): 12, 24 AC(V): 12,24, 110, 220, 240 |
|---|---|
| 操作電壓範圍 | 額定操作電壓的85~110% |
| 電源頻率 | 50 / 60 Hz |
| 接點容量 | 250VAC 5A 電阻性負載 |
| 復歸時間 | MAX 0.1sec |
| 消耗功率 | 約2VA |
| 使用壽命 | 機械:5,000,000次 電氣: 100,000次(額定容量內) |
| 使用周圍溫度 | -10~+50°C(不可結露) |
| 使用周圍濕度 | MAX 85%RH(不可結露) |
| 重量 | 約160g |
 |
|
 |
|
