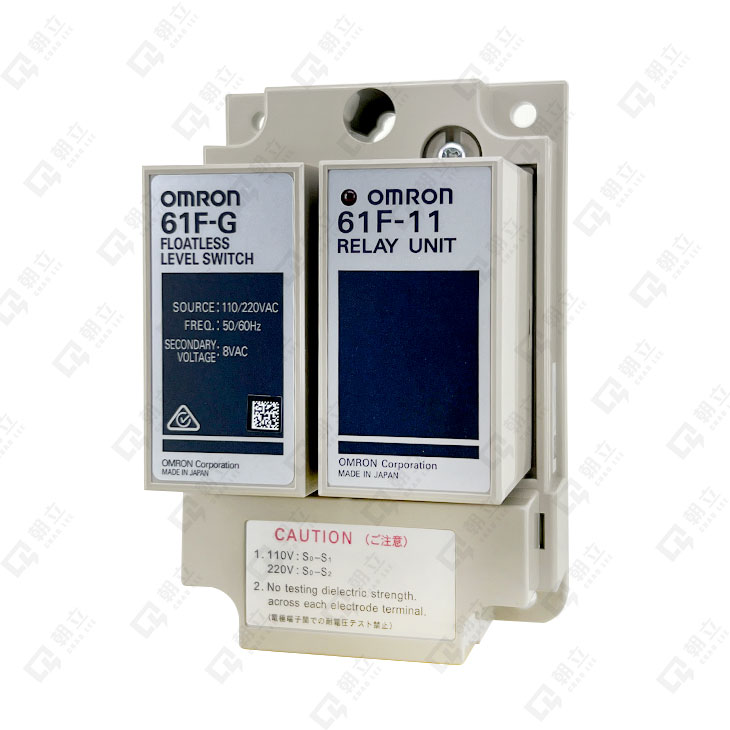

61F-G 液位控制器
61F-G level controller
61F-G level controller
- 繼電器模組為積木結構，維修容易。
- LED指示燈，動作狀態一目了然。
- 亦備有熱帶地區處理型及高溫用類型。即使使用環境 溫度高，亦能穩定檢測。
規格
| 類型 | 一般用 61F-G |
|
|---|---|---|
| 控制對象、使用條件 | 一般的淨水、污水 | |
| 額定電壓 | AC100/200V(共用)50/60Hz(共用) | |
| 允許電壓 變動範圍 |
額定電壓之85～110% | |
| 電極間電壓 | AC8V | |
| 電極間電流 | AC約1mA以下 | |
| 消耗電力 | G☐：3.5VA以下 G1☐、G2☐、I☐：5.5VA以下 G3☐：7.5VA以下 G4☐：14.5VA以下 |
|
| 電極間 動作阻抗 (建議值) |
0～約4kΩ | |
| 電極間 復歸阻抗 (建議值) |
約15kΩ～∞Ω | |
| 使用電纜的長度＊2 | 1km以下 | |
| 輸出 | AC220V 5A(電阻負載)、AC220V 2A(電阻負載cosφ＝0.4) | |
| 使用環境 溫度 |
-10～+55℃ | |
| 使用環境 濕度 |
45～85%RH | |
| 絕緣阻抗＊3 | 100MΩ min. (at 500 VDC) | |
| 耐電壓＊3 | AC2,000V 50/60Hz 1min | |
| 使用壽命 | 電氣性50萬次以上機械性500萬次以上 | |
| 重量 | G：約380g G1、G2、I：約750g G3：約930g G4：約1,710g |
|
| 內部連接圖 |  |
|

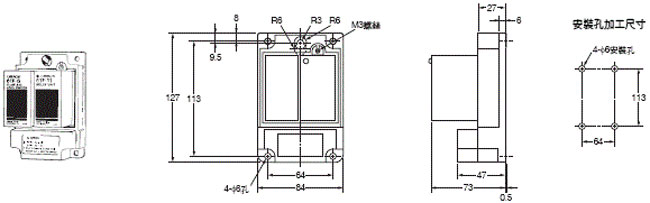

| 外型尺寸 （單位：mm） |
 |
|
＊1. 型號尾端的TDL表示熱帶地區處理型（保存濕度45～90％RH）。
＊2. 使用完全絕緣處理後之600V 0.75mm2 3芯軟電纜，其線徑較粗（或芯線較多）時，線路的雜散電容增大的情況下，
將比這個值更短。 詳細內容請參閱「無浮標液位開關正確使用須知」中「縮短電極回路的配線距離」。
＊3. 絕緣阻抗、耐電壓係電源端子和電極端子之間；電源端子和接點端子之間；電極端子和接點端子之間的值。
請參閱「無浮標液位開關正確使用須知」。
＊4. 雖然在約15kΩ以下的情形仍可使用，但可能會有復歸不良的情形。
＊5. 高感度用為先動作方式。
電源啟動時，電極之間（接地電極與動作電極）有液體的情況下，內建繼電器會關閉。
電源啟動時，電極之間（接地電極與動作電極）無液體的情況下，內建繼電器會開啟。
（請參閱「液位控制器用語說明」）
