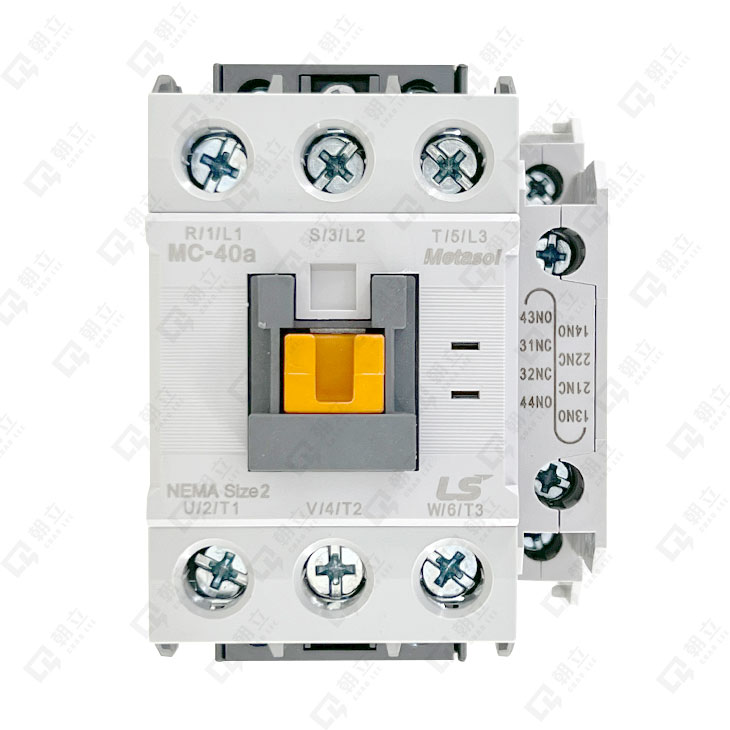

LS-MC40a電磁接觸器
LS-MC40a電磁接觸器
MC40a電磁接觸器
  • 品牌：LS electric
  • 系列：MC系列電磁接觸器
  • 產品類別：電磁接觸器
  • 產品型號：
    • MC-40a
文件下載
產品介紹
LS牌電容器專用型電磁接觸器
LS牌電容器專用型電磁接觸器搭配連接電容器專用配件(抗流線圈)至電磁接觸器的端子，可以有效降低超過 20xIn 的突波電流。
  • 可選擇 AC 或 DC 控制線圈，其保護設計外殼可避免人員誤接觸。
  • 三相常開(NO)主接點
  • 特殊防夾傷設計
  • 有DIN 軌道或螺絲固定方式可供選擇
  •  符合 IEC60947-4-1 AC 6b 規範。（適用 50/60Hz 系統、啟斷電流能力超過 1.5xIn）
  • 最新Metasol系列採低耗能、高效率設計，線圈最高溫度由85度降低到65度，耗能平均由9W降低到5W，為一綠色環保節能產品。
規格
Contactor type                                                  MC-40a
kW A
AC duty AC3 200/240V 11 40
380/440V 18.5 40
500/550V 22 32
690V 22 23
1000V 22 17
AC4 200/240V 5.5 25
380/440V 11 24
AC1   - 60
DC1 2-pole 24V - 25 - 35
(L/R=1ms)		 2-pole
in series		 24V - 35
48V - 35
110V - 25
3-pole
in series		 24V - 35
48V - 35
110V - 35
DC2,4 2-pole 24V - 25 - 35
(L/R=15ms)		 2-pole
in series		 24V - 35
48V - 20
110V - 10
3-pole
in series		 24V - 35
48V - 30
110V - 20
Directly mountable Overload relay MT-32
Conductor size (solid, stranded) AWG 8~6
(the max. number of conducts: 2) mm2 10~16
Conductor type 65/75℃ Cu-wire only
產品規範
Type Maximum Operation Power ( kvar / A )  Max. Peak
Current (A)		 Capacitor Unit Type
220~240V 400~440V 500~550V
MC-9a/9b 5 ／13 9.7／14 14／16  560 AC-9
MC-12a/12b 6.7／18 12.5／18 18／21 560 AC-9
MC-18a/18b 8.5／22 16.7／24 24／28 850 AC-9
MC-22b 10／26 18／26 26／30 1250 AC-9
MC-32a 15／39 25／36 36／42 1900 AC-9
MC-40a 20／52 33.3／48 48／55 2160 AC-9
MC-50a 20／52 40／58 58／ 672160 AC-50
MC-65a 25／66 45.7／66 66／76 3040 AC-50
MC-75a 29.7／78 54／92 78／97 3040 AC-75
MC85a 35／92 60／87 92／106 3040 AC-75
MC-100a 37／90 62／106 94／109 3040 AC-75


線圈電壓
AC 50Hz 24, 32, 42, 48, 80, 100, 110, 220, 230, 240, 380, 400, 500, 550V
60Hz 24, 48, 100, 110, 120, 200, 208, 220, 230, 240, 277, 380, 480, 600V
DC DC 12, 20, 24, 48, 60, 80, 100, 110, 125, 200, 220, 250V
